14

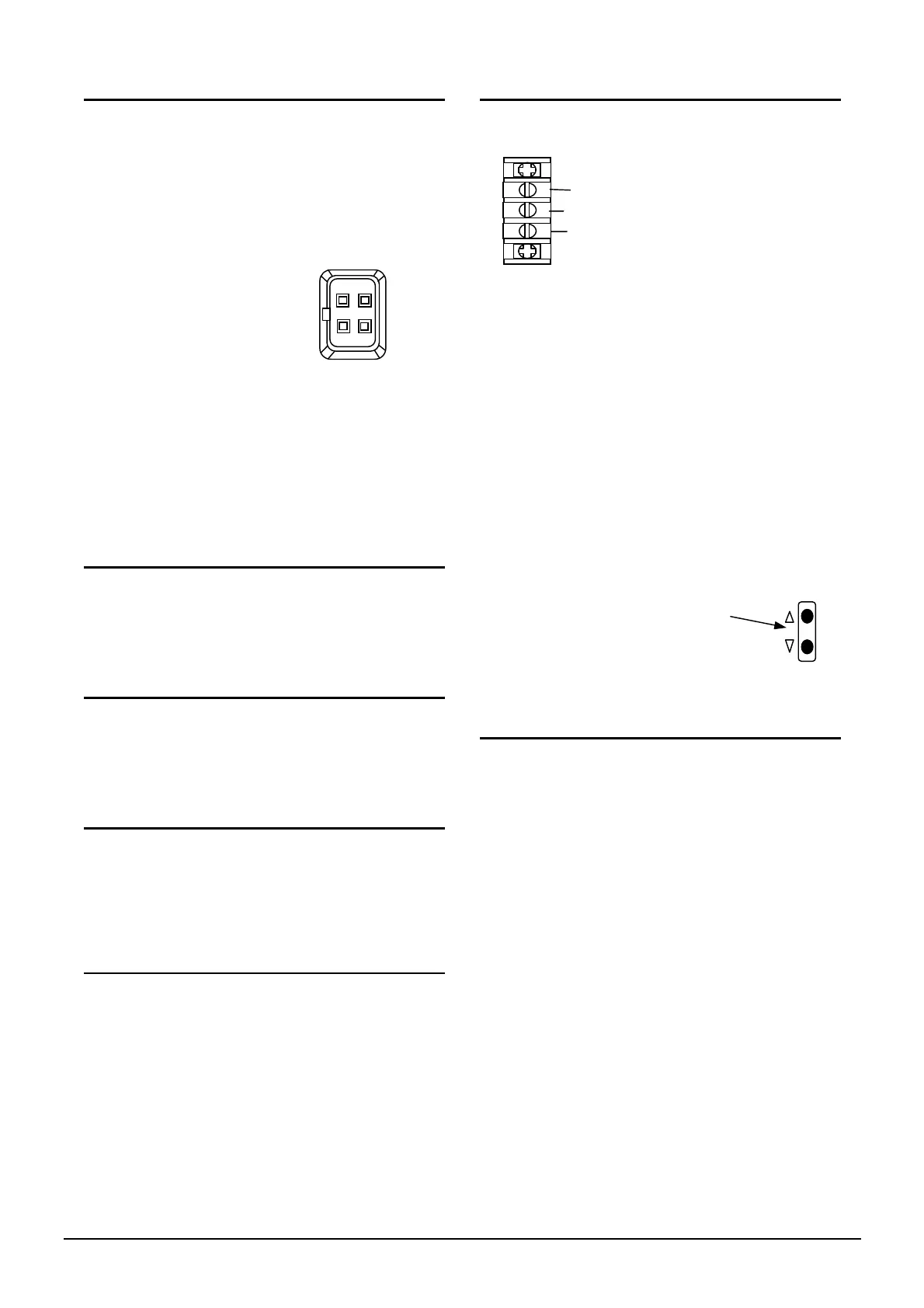

AANSLUITINGEN – LENS
Connector autodiafragmalens
Gebruik de meegeleverde connector voor de autodiafragmalens.
VD - Voor autodiafragmalens met ingebouwde EE-versterker
(type VIDEO)
Zet de Lensmodus-schakelaar op ”VD”. Dit is het externe beeld
van de connector.
Connectoraansluitingen:
1. Rood - voeding
2. NC
3. Wit - video
4. Zwart - afscherming
DD - Voor autodiafragmalens zonder EE-versterker (type
DC
)
Zet de lenskeuzeschakelaar op “DD”.
Connectoraansluitingen:
1. Dempingsspoel (-)
2. Dempingsspoel (+)
3. Aandrijfspoel (+)
4. Aandrijfspoel (-)
Sluit de draden aan zoals hoger aangegeven; raadpleeg de
instructies van de lens voor meer informatie.
GAMMA
Via de SW1 schakelaar kunnen twee verschillende gamma-
niveaus ingesteld worden. De standaard instelling, 0.45, zorgt
voor een betere zichtbaarheid in lichtarme omstandigheden.
Door over te schakelen op 1 (lineair) kan men in bepaalde
lichtomstandigheden het beeld verbeteren.
AGC EN SUPER AGC
De Automatic Gain Control (AGC) functie verbetert de
beeldkwaliteit in lichtarme omstandigheden.
Selecteer normale AGC voor de meeste toepassingen; dit is ook
de standaard fabrieksinstelling. Super AGC zorgt voor een
hogere gain in zeer lichtarme omstandigheden.
LIJNVERGRENDELING EN INTERNE SYNCHRONISATIE
Lijnvergrendeling – Standaard worden alle 230 volt netstroom
camera’s afgesteld op hetzelfde fasepunt als de netstroomcyclus
(frequentie 50 Hz).
Interne synchronisatie – Bij laagspanningscamera’s wordt de
verversingssnelheid bepaald door een interne oscillator in de
camera.
AUTOMATISCHE WITBALANS
The AR digitale camera’s bieden twee types witbalans:
• ATW modus — Zet de DIP-schakelaar op ATW
In deze modus wordt de kleurtemperatuur voortdurend
bewaakt en wordt de witbalans automatisch ingesteld door
de ingebouwde microprocessor. De bedrijfskleur-
temperatuur reikt van. 2500°K tot 9500°K. Dit is de
standaardinstelling.
• AWB modus — Zet de DIP-schakelaar op AWB. Deze
instelling biedt een conventionele automatische witbalans.
AANSLUITINGEN – VOEDING
Aansluitingen voor de laagspanningsversies
24 VAC / 12 VDC model (laagspanningsversie)
Op deze klemmen kunnen zowel AC 24 V als DC 12 V (geen
polariteit) aangesloten worden met een geïsoleerde stroombron
van Klasse 2.
85-265 VAC model
Deze camera is ontworpen om te werken met een breed bereik
van wisselspanningen. Op het toestel kunnen spanningen van
85 VAC tot 265 VAC aangesloten worden.
Lijnvergrendeling faseregeling
De verticale fase van het camera videosignaal kan worden
afgestemd op de fase van de AC-voeding.
Gebruik een tweekanaalsoscilloscoop voor analyse van het
video-uitgangssignaal (V-snelheid) van de camera en regel de
fase met de toetsen voor lijnvergrendeling om de fasen van
beide signalen op elkaar af te stemmen.
Faseregelingstoetsen voor modellen met lijnvergrendeling
Let op :
Deze faseregeling moet uitgevoerd worden door gekwalificeerd
onderhoudspersoneel.
KLEUR / MONO – GEAVANCEERDE
INFRAROODGEVOELIGE CAMERA’S
In een lichtarme omgeving kan een conventionele
kleurencamera niet profiteren van een IR-verlichtingsbron. De
Aritech kleuren-/monochrome camera is specifiek ontworpen om
te werken met de meeste IR-verlichtingen, en levert een duidelijk
monochroom beeld op, zelfs in volledige duisternis. De infrarode
golflengte heeft een bereik van 820 nm tot 1000 nm.
De camera schakelt automatisch over op monochroom beeld bij
ongeveer 0,5 lux voor een beeld met hoge resolutie. Het
brandpunt kan licht verschillen bij de IR-golflengte door de
lensdiffractie van lange golven. Wanneer u de camera installeert
met een infrarode verlichting, moet u dan ook het brandpunt
zowel bij IR-verlichting als in normale lichtomstandigheden
controleren met het oog op een correcte brandpuntsafregeling.
Om de lensdiffractie te compenseren adviseren wij de
lensopening met één à twee posities te verminderen. Dit
verhoogt de diepte van het veld.
1
2
3
4
FASE
G
NC
12 VDC~24VAC
