- ne pas utiliser d'alcool ou autres produits similaires pour nettoyer les parties en méthacrylate
(plexiglas).
Pour mettre correctement l'emballage au rebut, ne pas oublier qu'il se compose de :
Bois - Polystyrène - Polythène - PVC - Carton.
Aux termes de la directive CEE 94/62, il est déclaré que les matériaux mentionnés ci-dessus sont con-
formes.
7. Installation et conditions environnementales (Fig. 3)
Ne pas placer le meuble :
- dans des lieux où sont présentes des substances gazeuses explosives ;
- en plein air et donc exposé aux agents atmosphériques ;
- près de sources de chaleur (lumière directe du soleil, installations de chauffage, lampes à
incandescence, etc.);
- à proximité de courants d'air (près de portes, de fenêtres, de systèmes de climatisation. etc.)
dépassant la vitesse de 0,2 m/s.
- enlever les supports en bois de la base (utilisés pour le transport) et monter les pieds réglables (Rif.
2) en les positionnant de manière à mettre le meuble bien à l'horizontale, utiliser un niveau à bulle
(Rif. 2) pour vérifier la stabilité du meuble; si le meuble doit être déplacé, refaire le contrôle de la mise
à niveau.
- avant de brancher le meuble au réseau électrique, s'assurer que les données de la plaque
correspondent bien aux caractéristiques de l'installation électrique à laquelle il doit être raccordé.
- pour assurer le bon fonctionnement du meuble, la température et l'humidité relative ambiante doivent
respecter les paramètres prévus par la norme EN-ISO 23953-1/2 qui prévoit une Classe
Climatique 3 (+25 °C; H.R. 60 %).
- vérifier que les orifices de ventilation de l'unité de condensation ne sont pas obstrués - version avec
groupe incorporé.
ATTENTION!: Installer au maximum 3 meubles en linéaire sur la même ligne d'alimentation
électrique et frigorifique (1 maître + 2 esclaves)
N.B.Toutes ces opérations doivent être exécutées par un personnel technique spécialisé.
8. Assemblage des meubles (Fig. 11)
Pour mettre deux ou plusieurs meubles en canal, procéder de la manière suivante :
- Démonter les montants
- Positionner les meubles côte à côte
- Retirer les panneaux de fond pour accéder aux trous des montants
- Assembler les montants et les brides à l'aide des vis fournies à cet effet
- Remonter les panneaux de fond.
KIT ASSEMBLAGE CANAL
9. Branchement électrique (Fig. 14 - Fig. 15 - Fig. 16)
- L’installation électrique doit être munie d'une mise à la terre.
- En premier lieu, s'assurer que la tension d'alimentation est bien celle qui est indiquée sur la plaque.

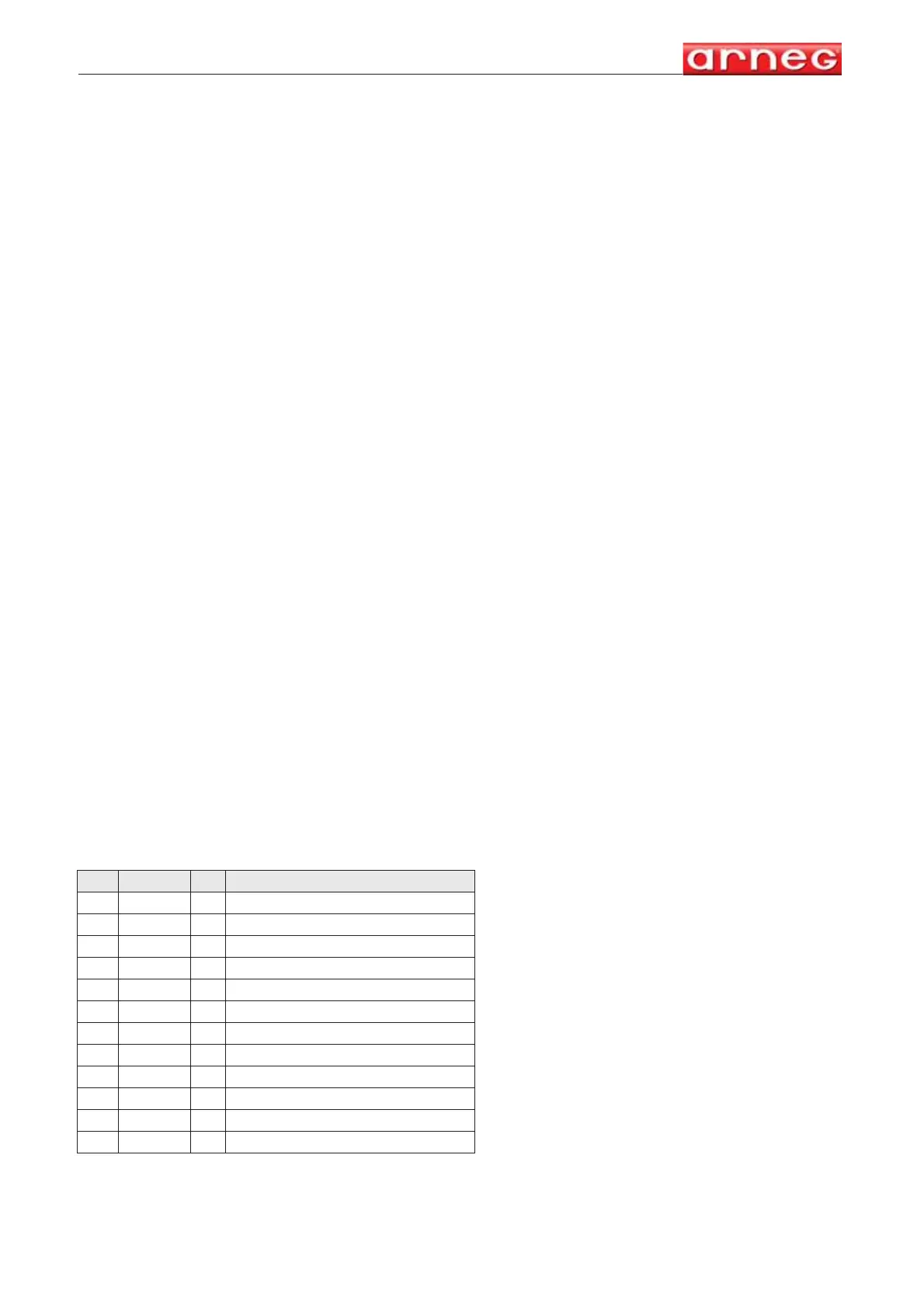

Réf. Code Q.té Description
1 0294065 8 Cheville d'alignement de la
2 0471103 2 Vis TCEI M8X80
3 0471104 1 Vis TCEI M8X50
4 0423060 7 Ecrou hexagonal M8
5 0471104 4 Vis TCEI M8X35
6 0448011 8 Rondelle D 8,5x24
7 0471109 4 Vis TCEI M8X25
8 0423040 2 Ecrou hexagonal M6
9 0448010 4 Rondelle D 6x12
10 0294004 2 Cheville d'alignement du pla-
11 0471505 3 Vis TC M5X25
12 0423110 3 Ecrou hexagonal M5
