Arneg Pelican - Indicaciones de Montaje para Inversión de las Puertas

Pelican
Español
05060104 01 01/09/2015 81
1. Indicaciones de montaje para inversión de las puertas
ATENCIÓN! : Desconectar electricamente el mueble antes de realizar cualquier operación
El mural refrigerado Brema 5 - Brema LF de serie, en la versión con puertas y apertura derecha.
Si es necesario la apertura de la puerta puede ser invertida de derecha a izquierda.
NOTA:No es posible invertir una o más puertas por separado.
Para esta operación serán suficiente 30 minutos y la intervención de dos personas.
Herramientas necesarias para la operación de inversión:
Martillo - Espátula - Taladro - Punta Dmax = 9 mm - Llaves hexagonales 2/3/4.
Para inversión de las puertas efectuar lo siguientei:

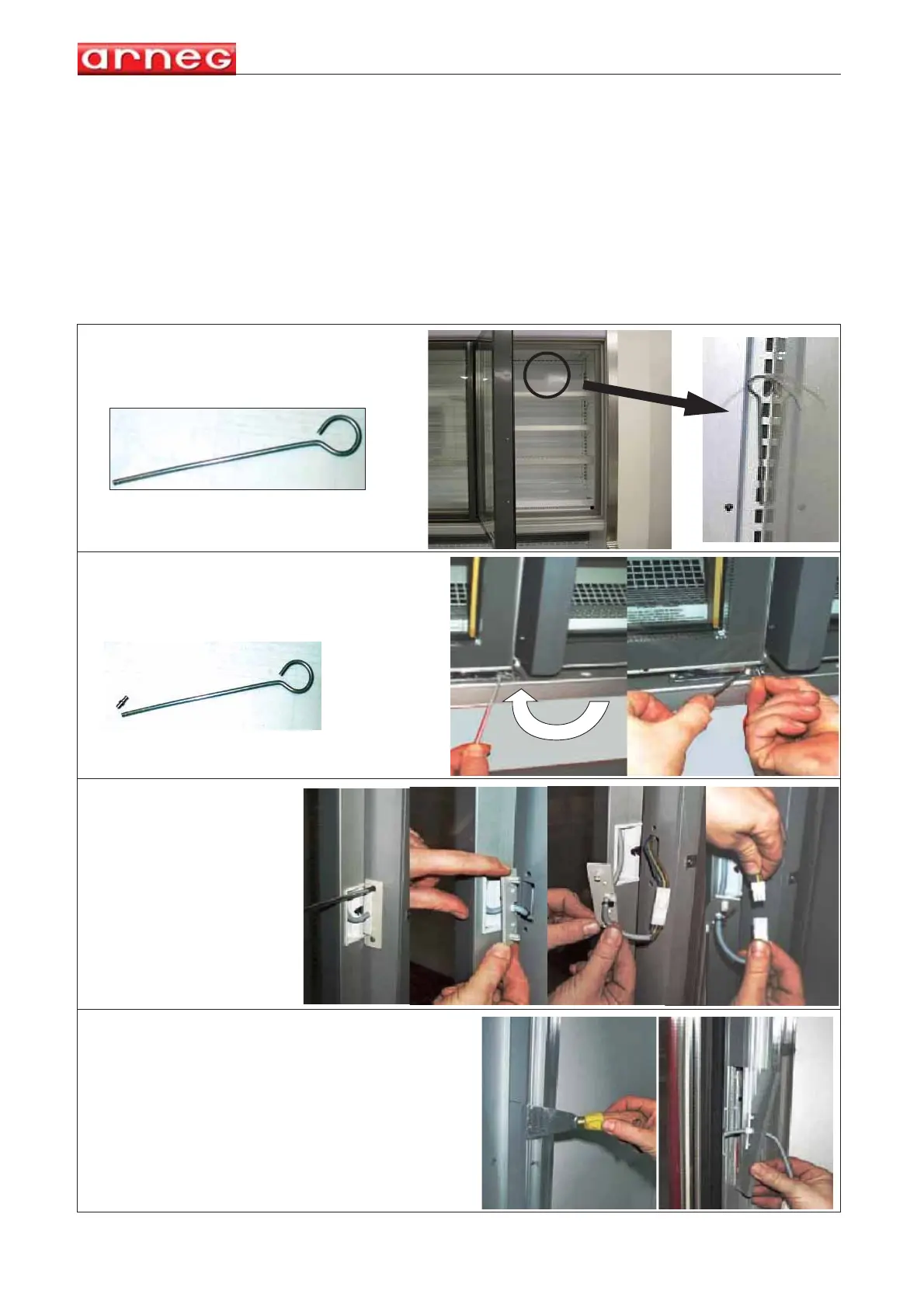

1 Quitar la llave de carga del muelle de su
alojamiento
2 Manteniendo la llave en la posición indicada,
extraer el perno de carga del muelle y
colocar la llave y el perno en un lugar seguro.
(1) Perno de carga
(2) Llave de carga muelle.
3 (montante central)
A) Quitar los tornillos que
fijan la plancha de
protección de los cables;
B) Extraer el cable;
C) Extraer el conector;
D) Abrir el conector
4 (montantes derecho e izquierdo)
Esta fase vale para el montaje de la
puerta y para la preparación del
montante izquierdo.
A) Quitar el burlete magnético lateral
con una espátula;
B) Extraer el cable y abrir el conector
AB
(2)
(1)
A
CBD
AB
