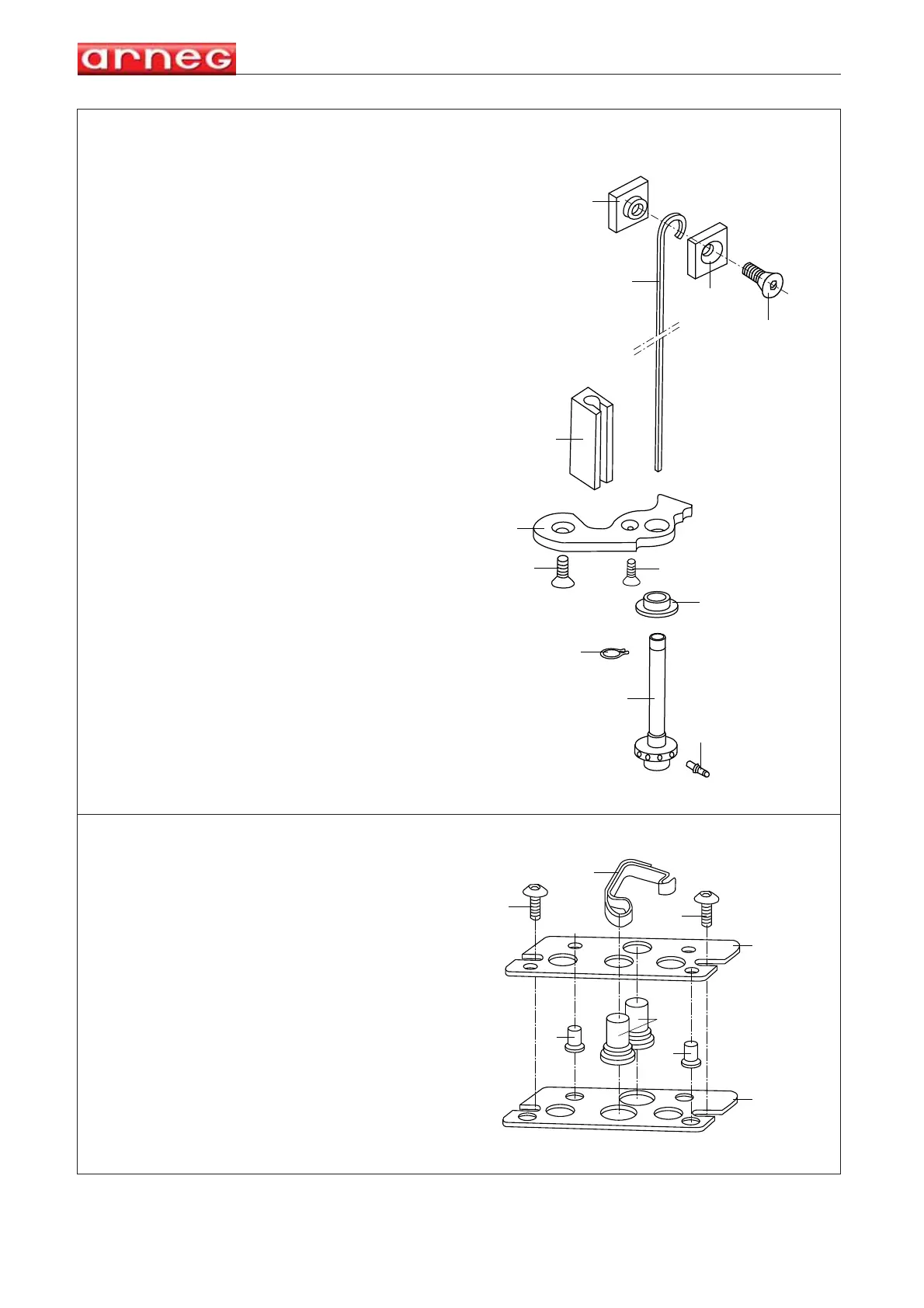

GROUPE CHARNIERE
1) Bloc zingué pour ressort courbé
2) Bloc zingué fileté pour ressort courbé
3) Vis brunie M4x8
4) Ressort de section carrée à crochet
5) Guide inférieur pivot
6) Etrier arrête-porte universel
7) Vis
8) Vis
9) Coussinet inférieur
10) Bague Seeger universelle zinguée
11) Pivot inférieur ressort section carrée avec
trous radiaux
12) Goupille de remontage du ressort
GROUPE PLAQUE
1) Ressort arrête-porte
2) Vis inox de fixation plaque
3) Plaque tranchée
4) Cliquet d’arrêt pieu
5) Pivot pour ressort arrête-porte
6) Sous-plaque en Nylon
