MONRAGE
FONCTIONNEMENT
1 S'ASSURER QUE TOUTES LES INSTRUCTIONS DE SECURITE ONT ETE LUES.
2 Cet outil est livré monté. Il n'y a pas de montage à effectuer.
Ne jamais charger des agrafes et des clous en même temps.

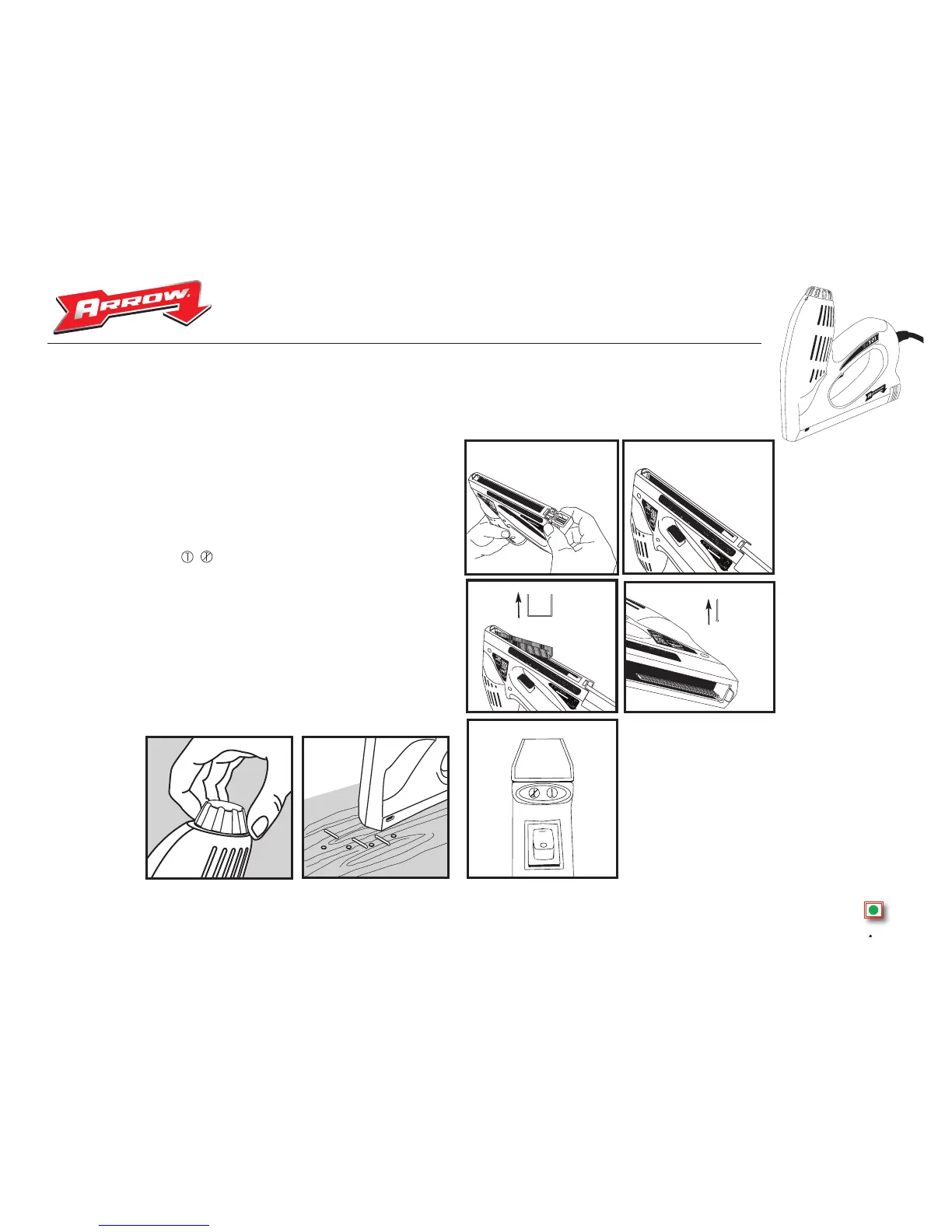

Rechargement d’agrafes et de pointes
1. Débrancher l’outil. Le magasin d’agrafes est situé dans la partie inférieure de l’agrafeuse-cloueuse
ET501™. Retourner l’outil, partie inférieure vers le haut, et déverrouiller le magasin (Fig 1).
2. Tirer le magasin vers l’avant jusqu’à la butée d’arrêt (Fig 2).
3. AGRAFES: Insérer la bande d’agrafes dans le magasin, la pointe vers le haut (Fig 3).
4. POINTES: Insérer la bande de pointes contre le flanc du magasin (côté de la fenêtre de niveau de
chargement), la pointe vers le haut (Fig 4).
Remarque: Suivre les symboles au dos de l’outil (Fig 5).
Ne jamais essayer de sortir complètement le magasin en forçant au-delà de la butée d’arrêt. Forcer le
magasin pourrait endommager l’outil et annuler la garantie.
Enfoncer le magasin jusqu’à son verrouillage.
AGRAFES + POINTES
Ajuster la molette de
profondeur pour as-
surer une pénétra-
tion optimale de
l’agrafe et de la
pointe..
Fig.5
Fig.1
Fig.2
Fig.3
Fig.4
