AB350M Pro4
A320M Pro4
69
Italiano

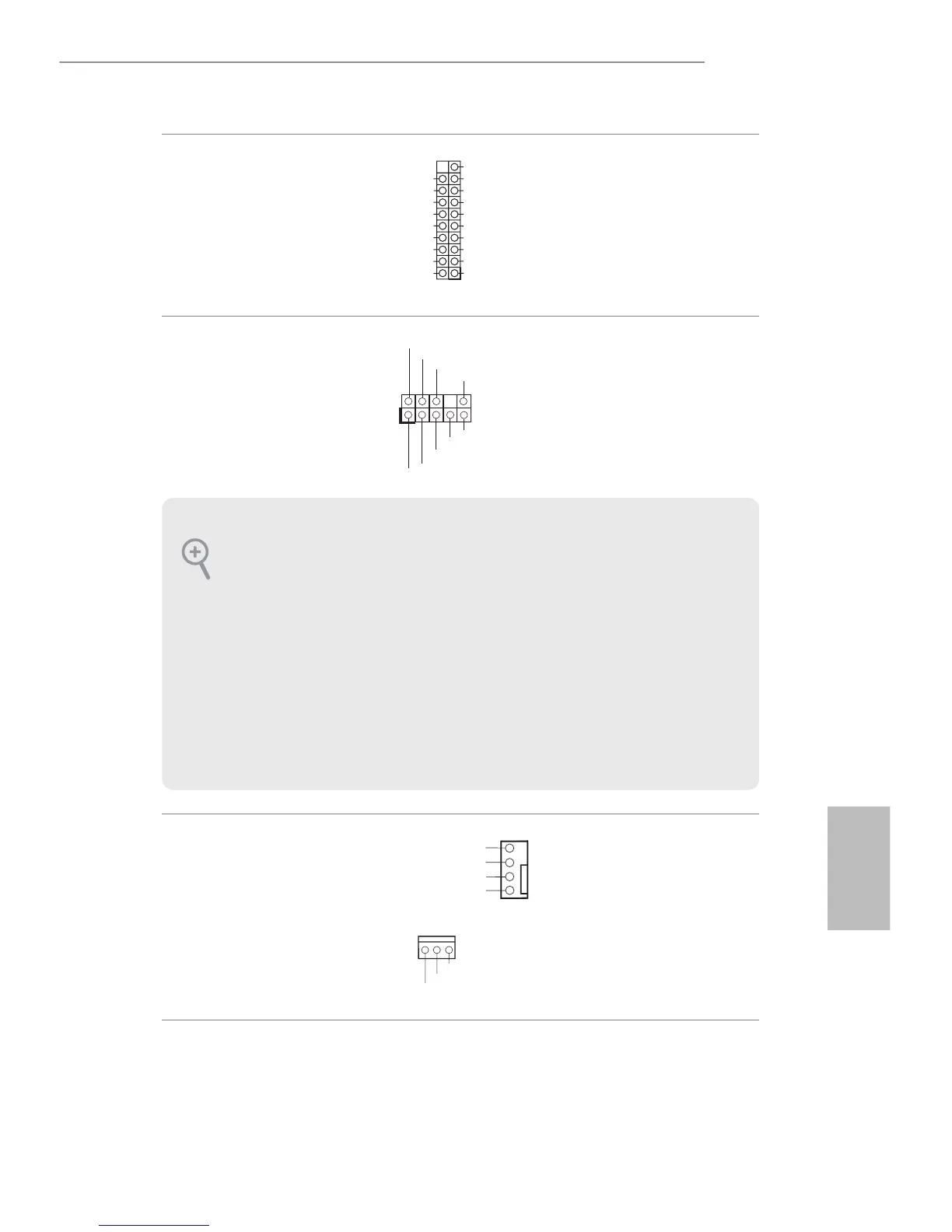

Header USB 3.0
(USB3_3_4 a 19 pin)
(vedere pag. 1 o 3, n. 8)
Su questa scheda madre c’è un
connettore. Ciascun header
USB 3.0 può supportare due
porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 22 o pag. 3,
n. 21)
Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.
Connettori ventola telaio
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 23 o pag. 3,
n. 22)
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 16 o pag. 3,
n. 15)
Collegare i cavi della ventola ai
connettori della ventola e far
corrispondere il lo nero al pin
di terra.
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteri-
ore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
