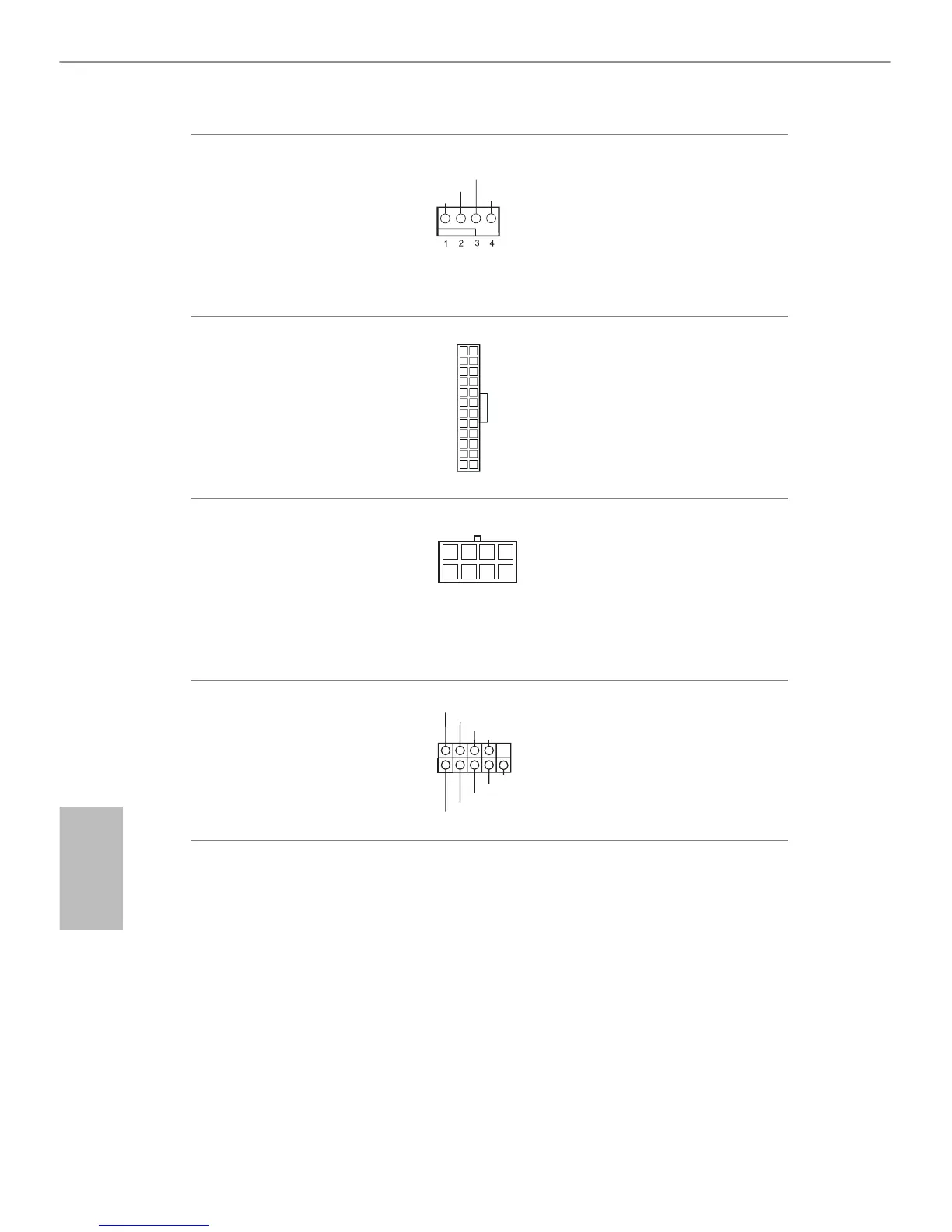

Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag.1 o 3, n. 2)
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore di alimentazione
ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1 o 3, n. 7)
Questa scheda madre è dotata
di un connettore di alimentazi-
one ATX a 24 pin. Per utiliz-
zare un'alimentazione ATX a
20 pin, collegarla lungo il pin 1
e il pin 13.
Connettore di alimentazione
ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1 o 3, n. 1)
Questa scheda madre è dotata
di un connettore di alimen-
tazione ATX da 12 V a 8 pin.
Per utilizzare un'alimentazione
ATX a 4 pin, collegarla lungo il
pin 1 e il pin 5.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 20 o pag. 3,
n. 19)
Questo header COM1 supporta
un modulo di porta seriale.
12
1
24
13
