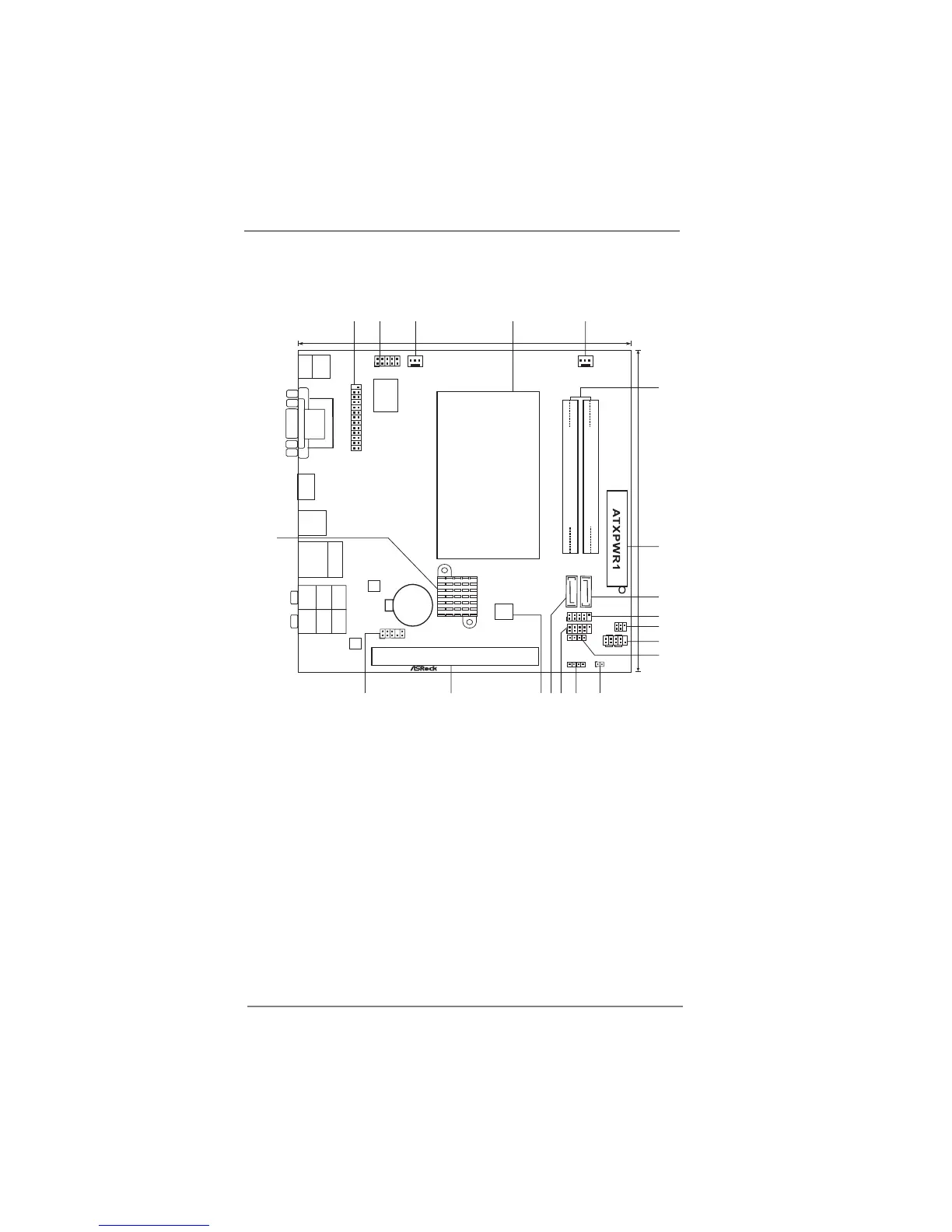

1.3 Motherboard Layout (AD2700-ITX)
1 Print Port Header (LPT1, White) 12 Consumer Infrared Module Header (CIR1)
2 COM Port Header (COM1) 13 Clear CMOS Jumper (CLRCMOS1)
3 CPU Fan Connector (CPU_FAN1) 14 Chassis Speaker Header
4 CPU Heatsink (SPEAKER 1, White)
5 Chassis Fan Connector (CHA_FAN1) 15 USB 2.0 Header (USB6_7, Blue)
6 2 x 204-pin DDR3 SO-DIMM Slots 16 SATA2 Connector (SATAII_1, Blue)
(DDR3_A1, DDR3_A2, Black) 17 16Mb SPI Flash
7 ATX Power Connector (ATXPWR1) 18 PCI Slot (PCI1)
8 SATA2 Connector (SATAII_2, Blue) 19 Front Panel Audio Header
9 USB 2.0 Header (USB8_9, Blue) (HD_AUDIO1, White)
10 Infrared Module Header (IR1) 20 Intel NM10 Express Chip
11 System Panel Header (PANEL1, White)
SPEAKER1
1
HD_AUDIO1
PANE L 1
HDLED RESET
PLED PWRBTN
1
CMOS
Battery
16Mb
BIOS
1
AUDIO
CODEC
17.0cm (6.7 in)
17.0cm (6.7 in)
Super
IO
1
2
4
5
7
6
8
9
10
12
13
14
11
15
16
3
FSB800
DDR3_A1 (64 bit, 204-pin module)
FSB800
DDR3_A2 (64 bit, 204-pin module)
SATAII_1
SATAII_2
LAN
PHY
RoHS
CPU_FAN1
1
USB8_9
PCI1
1
USB6_7
ErP/EuP Ready
Design in Taipei
1
CIR1
1
IR1
CHA_FAN1
USB 3.0
AD2700-ITX
CLRCMOS1
1
17
18
USB 2.0
T: USB0
B: USB1
PS2
Keyboard
VGA1
DVI_CON1
HDMI1
USB 2.0
T: USB4
B: USB5
Top:
RJ-45
Top:
CTR BASS
Center:
REAR SPK
Bottom:
Optical
SPDIF
Top:
LINE IN
Center:
FRONT
Bottom:
MIC IN
USB 3.0
T: USB2
B: USB3
COM1
1
1
LPT1
19
20
