ASRock ALiveXFire-eSATA2 Motherboard
2.9 Anschlüsse2.9 Anschlüsse
2.9 Anschlüsse2.9 Anschlüsse

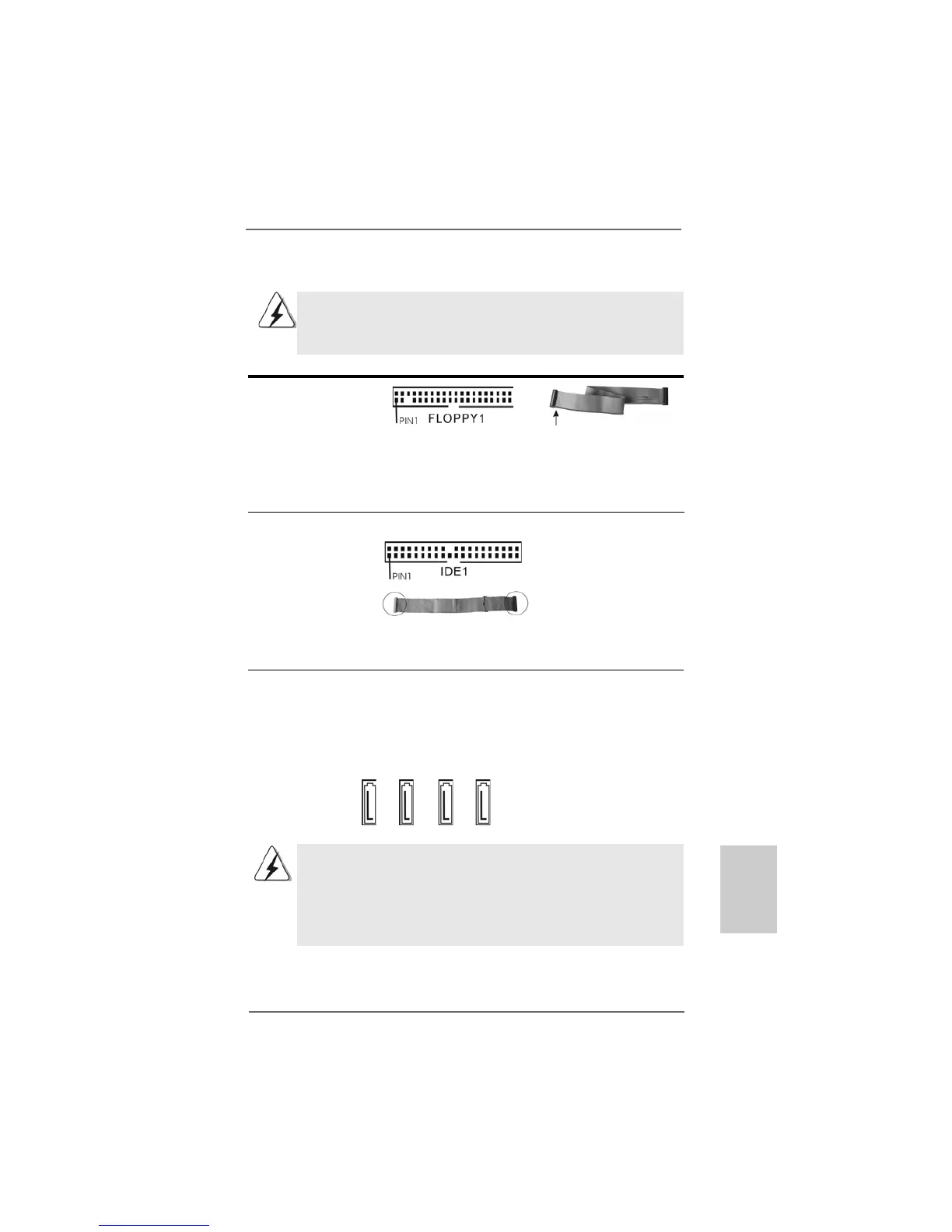

2.9 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
Anschluss für das
Floppy-Laufwerk
(33-Pin FLOPPY1)
(siehe S.2, Punkt 25)
Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-
Seite des Anschlusses verbunden wird.
Primärer IDE-Anschluss (blau)
(39-pin IDE1, siehe S.2, Punkt 9)
Blauer Anschluss Schwarzer Anschluss
zum Motherboard zur Festplatte
80-adriges ATA 66/100/133-Kabel
Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.
Seriell-ATAII-Anschlüsse
(SATAII_BLUE (PORT 4):
siehe S.2, Punkt 21)
(SATAII_BLACK: (PORT 3)
siehe S.2, Punkt 16)
(SATAII_RED (PORT 1):
siehe S.2, Punkt 15)
(SATAII_ORANGE (PORT 2):
siehe S.2, Punkt 14)
die rotgestreifte Seite auf Stift 1
Diese vier Serial ATA
(SATA II) -Anschlüsse
unterstützen interne SATA-
oder SATA II-Festplatten. Die
aktuelle SATAII-Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Die Anschlüsse SATAII_RED (PORT 1) und SATAII_ORANGE (PORT 2) können
für interne Speichergeräte verwendet oder zur Unterstützung von eSATAII-
Geräten mit den Anschlüssen eSATAII_BOTTOM und eSATAII_TOP in den
entsprechenden Farben verbunden werden. Bitte lesen Sie den Abschnitt
„Vorstellung der eSATAII-Schnittstelle“ auf Seite 98. Dort finden Sie detaillierte
Informationen über eSATAII und zur eSATAII-Installation.
SATAII_RED (PORT 1)
SATAII_ORANGE (PORT 2)
SATAII_BLACK (PORT 3)
SATAII_BLUE (PORT 4)
