123
B150M-ITX
繁體中文

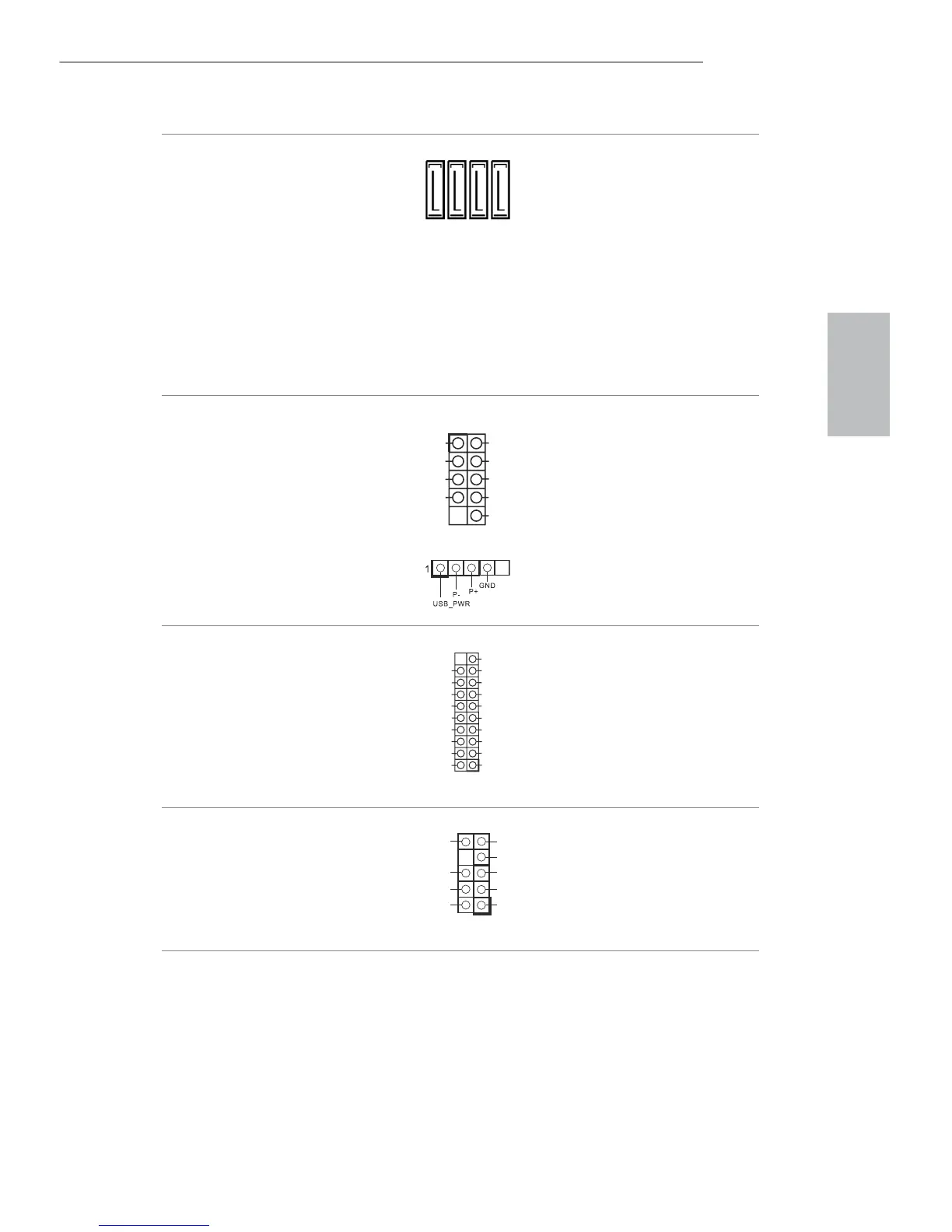

Serial ATA3 接頭
(SATA3_0:
請參閱第 1 頁，編號 12）
(SATA3_1:
請參閱第 1 頁，編號 13）
(SATA3_2:
請參閱第 1 頁，編號 14）
(SATA3_3:
請參閱第 1 頁，編號 15）
這四組 SATA3 接頭
皆支援內部儲存裝置
的 SATA 資料纜線，
最高可達 6.0 Gb/s 資
料傳輸率。
USB 2.0 排針
(9-pin USB_9_10)
（請參閱第 1 頁，編號 6）
(4-pin USB11)
（請參閱第 1 頁，編號 18）
此主機板上具有一個
排針及一個連接埠。
各 USB 2.0 排針皆可
支援兩個連接埠。
USB 3.0 排針
(19-pin USB3_7_8)
（請參閱第 1 頁，編號 7）
除了 I/O 面板上的
四個 USB 3.0 連接埠
外，在本主機板上還
有另外一組排針。各
USB 3.0 排針皆可支
援兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 17）
本排針適用於連接音
訊裝置至前面板音
訊。
J_SENS E
OUT2_L
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_3 SATA3_2 SATA3_1 SATA3_0
