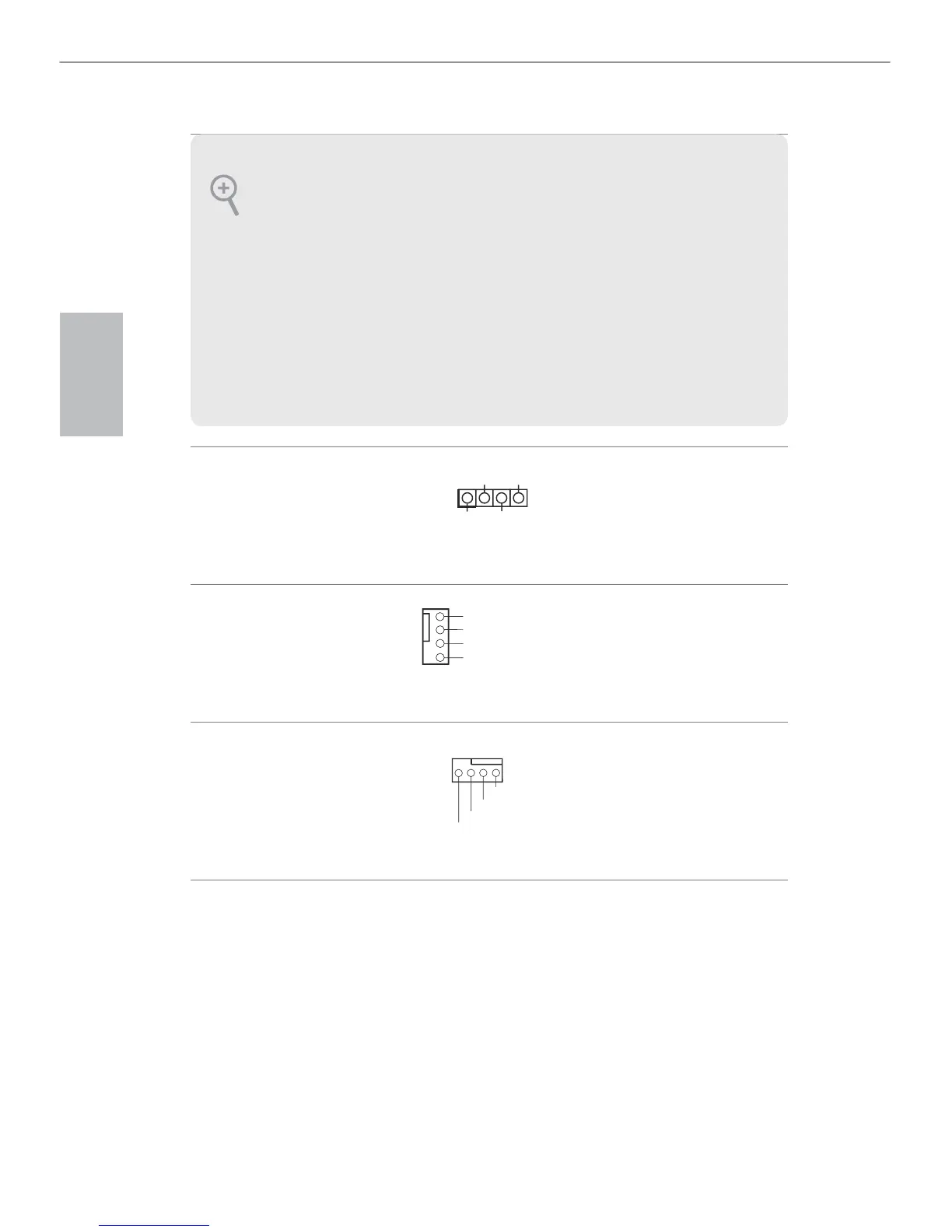

124
繁體中文
機殼喇叭排針
(4-pin SPEAKER1)
（請參閱第 1 頁， 編號 10）
請將機殼喇叭連接至
此排針。
機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁， 編號 4）
請將風扇纜線連接至
風扇接頭，並比對黑
線及接地針腳。
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 2）
本主機板配備 4-Pin
CPU 風扇 ( 靜音風
扇 ) 接頭。若您計畫
連接 3-Pin CPU 風
扇，請接至 Pin 1-3。
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必
須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊
面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。
