72
Português

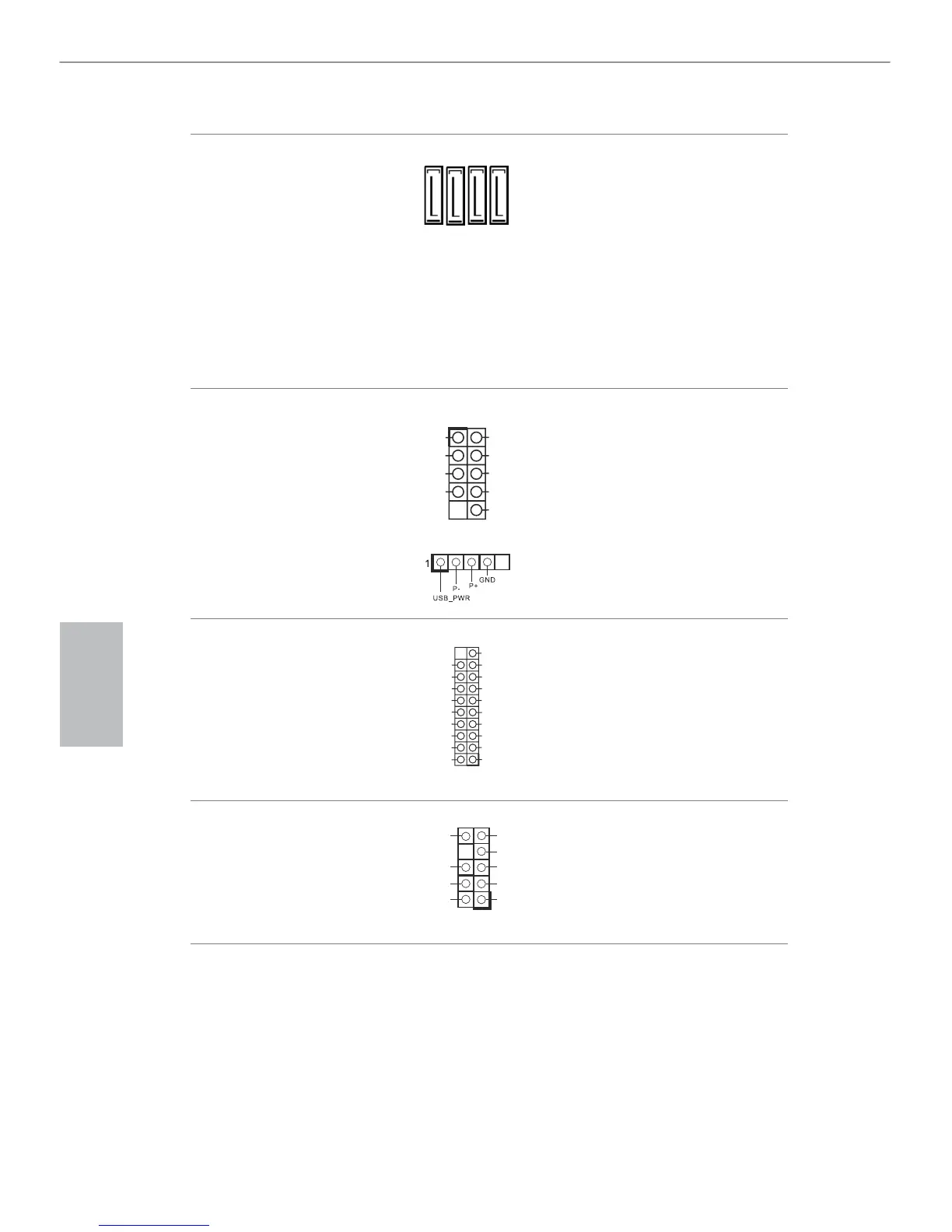

Conectores série ATA3
(SATA3_0:
ver p.1, N.º 12)
(SATA3_1:
ver p.1, N.º 13)
(SATA3_2:
ver p.1, N.º 14)
(SATA3_3:
ver p.1, N.º 15)
Estes quatro conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma taxa de
transferência de dados de
até 6,0 Gb/s.
Suportes USB 2.0
(9-pin USB_9_10)
(ver p.1, N.º 6)
(4-pin USB11)
(ver p.1, N.º 18)
Há um cabeçote e uma
porta nesta placa mãe.
Cada suporte USB 2.0
pode suportar duas portas.
Suporte USB 3.0
(USB3_7_8 19 pinos)
(ver p.1, N.º 7)
Além das quatro portas
USB 3.0 no painel de E/
S, existe um suporte nesta
placa principal. Cada
suporte USB 3.0 pode
suportar duas portas.
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 17)
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de
áudio frontal.
J_SENS E
OUT2_L
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_3 SATA3_2 SATA3_1 SATA3_0
