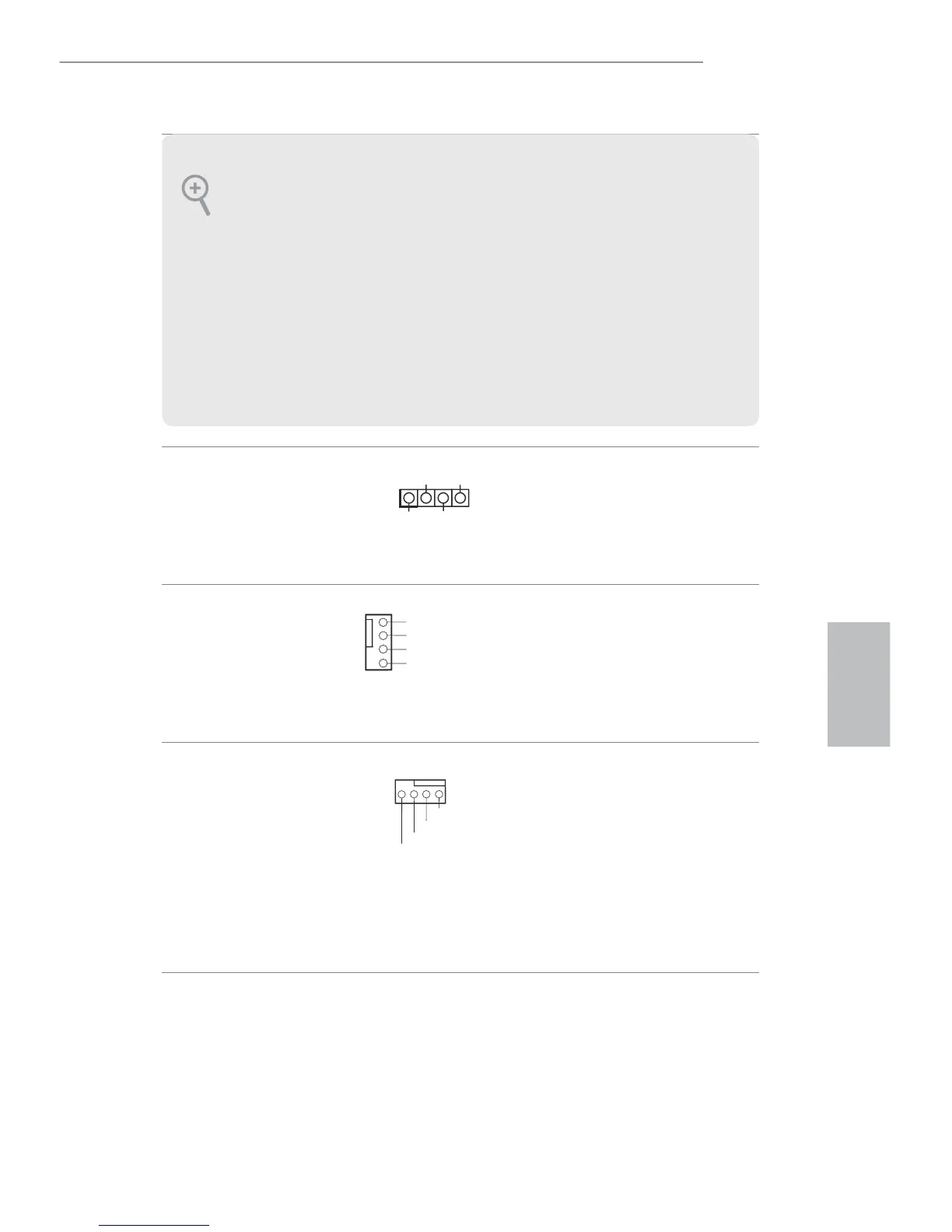

B150M-ITX
Português
Suporte do alto-falante do
chassi
(SPEAKER1 de 4 pinos)
(ver p.1, N.º 10)
Por favor, conecte o alto-
falante do chassi a este
suporte.
Conector do ventilador do
chassi
(CHA_FAN1 de 4 pinos)
(ver p.1, N.º 4)
Ligue o cabo do ventilador
aos conectores do
ventilador e corresponda o
cabo preto com o pino de
ligação à terra.
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 2)
Esta placa mãe inclui um
conector de ventilador
da CPU (Ventilador
silencioso) de 4 pinos. Se
você pretende conectar um
ventilador da CPU de 3
pinos, por favor, conecte-o
ao Pino 1-3.
1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi
deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no
nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal
de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não
precisa ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.
1
+5V
DUMMY
DUMMY
SPEAKER
