38
Deutsch

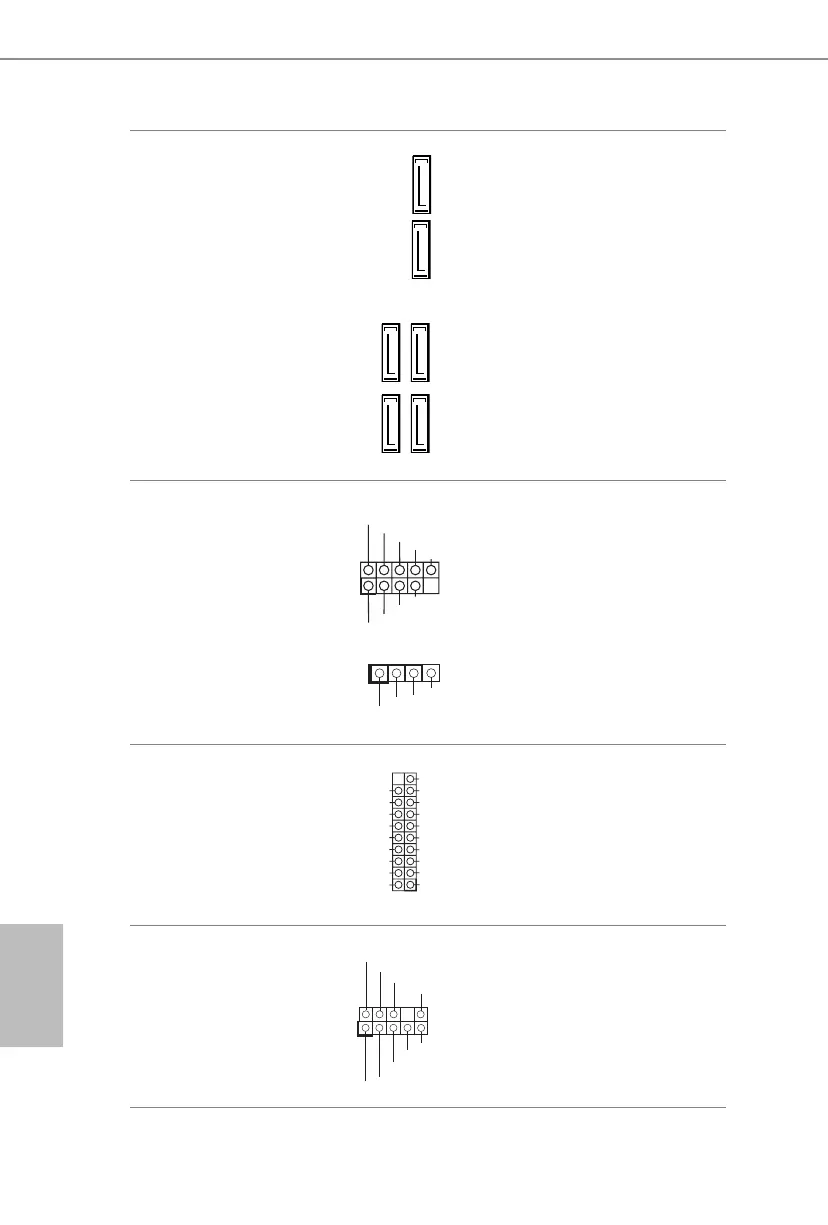

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 8)
(SATA3_1:
siehe S. 1, Nr. 9)
(SATA3_2:
siehe S. 1, Nr. 11)
(SATA3_3:
siehe S. 1, Nr. 12)
(SATA3_4:
siehe S. 1, Nr. 14)
(SATA3_5:
siehe S. 1, Nr. 13)
Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
Wenn M2_2 durch ein
SATA-Typ-M.2-Gerät
belegt ist, wird SATA3_1
deaktiviert.
USB 2.0-Stileisten
(9-polig, USB3_4)
(siehe S. 1, Nr. 18)
(4-polig, USB5)
(siehe S. 1, Nr. 19)
Es gibt zwei Stileisten an
diesem Motherboard.
USB 3.1 Gen1-Stileiste
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 7)
Es gibt eine Stileiste an
diesem Motherboard.
Diese USB-3.1-Gen1-
Stileiste kann zwei Ports
unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 22)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX-
IntA_ PA_S STX+
GND
IntA_ PA_D -
IntA_ PA_D +
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_4 SATA3_5
SATA3_2 SATA3_3
SATA3_1
SATA3_0
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
USB_PWR
P-
P+
GND
