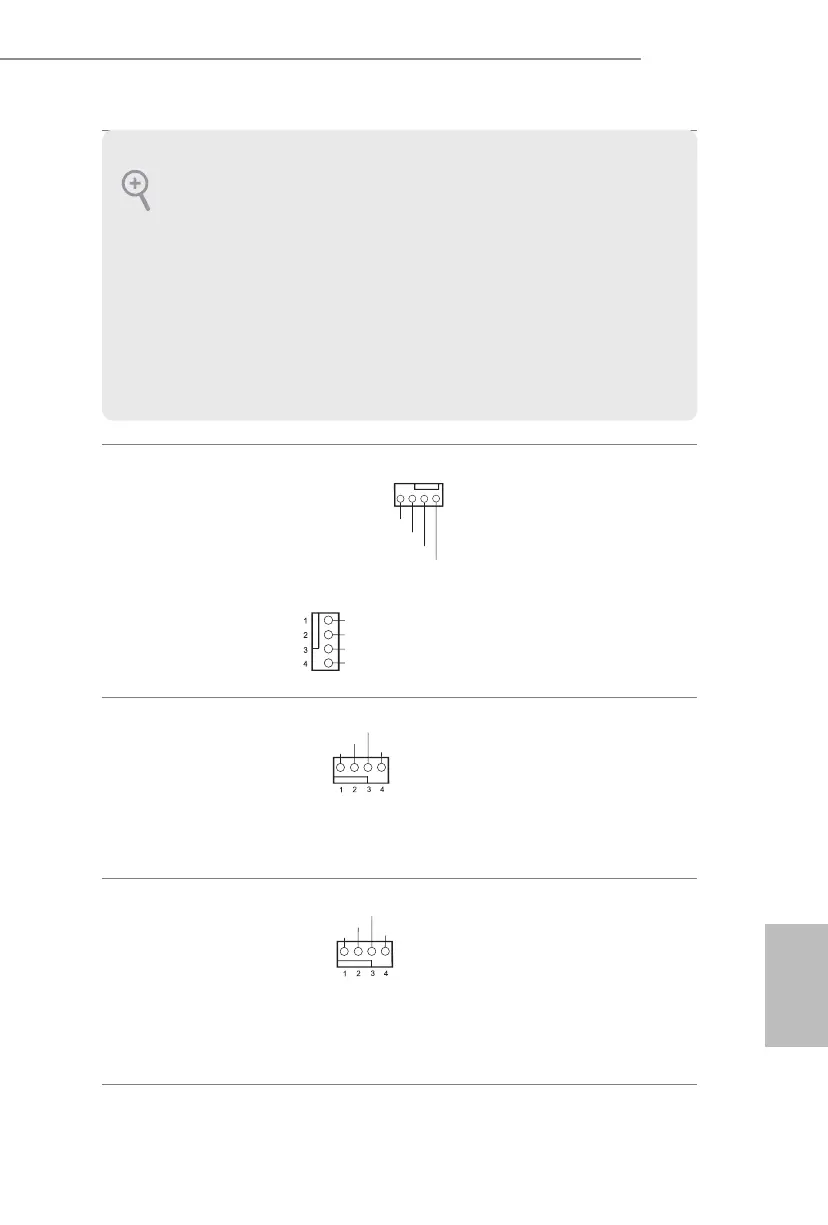

39
B360M Pro4
Deutsch
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
Gehäuse-/Wasserpumpen-
Lüeranschlusse
(4-polig, CHA_FAN1/
WP)
(siehe S. 1, Nr. 23)
(4-polig, CHA_FAN2/
WP)
(siehe S. 1, Nr. 10)
Dieses Motherboard bietet
zwei 4-polige Wasserkühlung-
Gehäuselüeranschlüsse. Falls
Sie einen 3-poligen Gehäuse-
Wasserkühlerlüer anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)
Dieses Motherboard bietet einen
4-poligen CPU-Lüeranschluss
(lautloser Lüer). Falls Sie
einen 3-poligen CPU-Lüer
anschließen möchten, verbinden
Sie ihn bitte mit Kontakt 1 bis 3.
CPU-/Wasserpumpen-
Lüeranschluss
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 5)
Dieses Motherboard bietet einen
4-poligen Wasserkühlung-CPU-
Lüeranschluss. Falls Sie einen
3-poligen CPU-Wasserkühler-
lüer anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording
Volume (Aufnahmelautstärke)“ an.
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
GN D
FAN _ V O L T A GE
CH A _ F AN_SPEED
FA N _ SPEED_CONTROL
4 3 2 1
