61
Italiano
B360M Pro4
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL

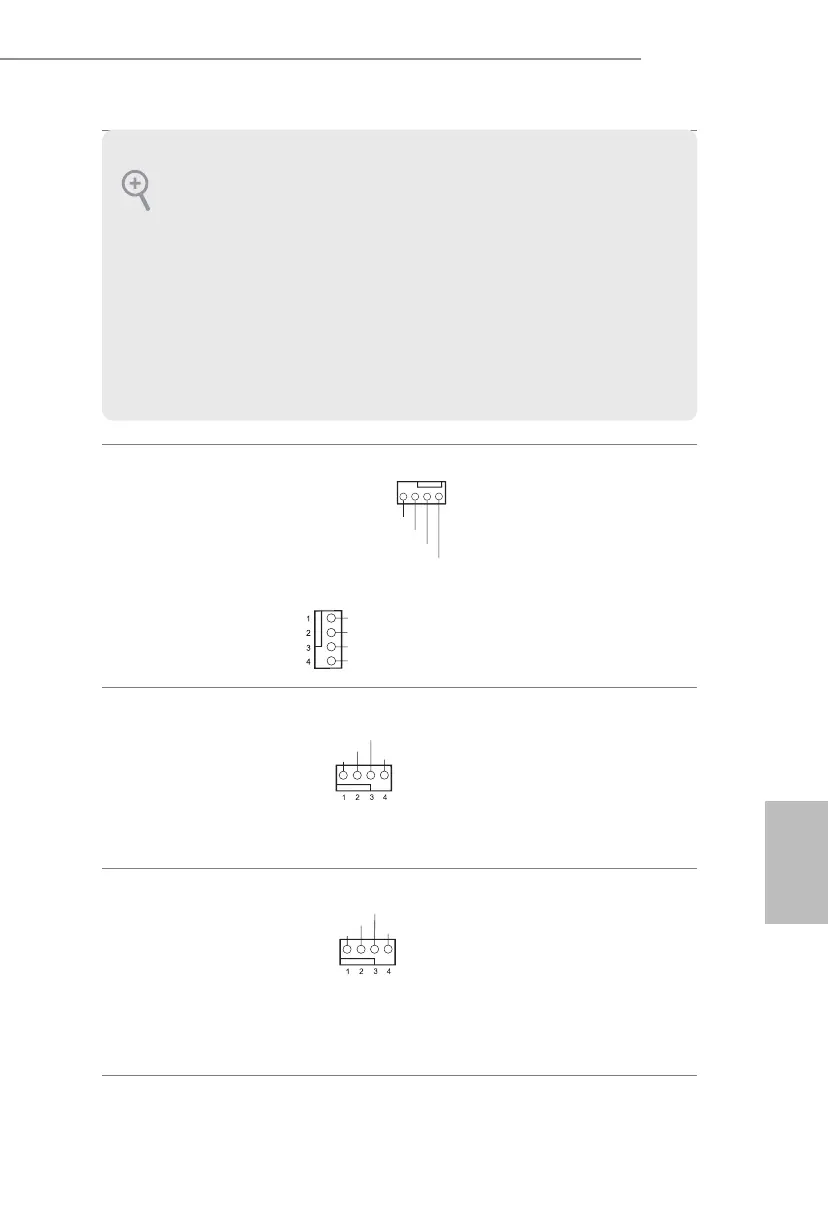

Connettori ventola telaio /
pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 23)
(CHA_FAN2/WP 4 pin)
(vedere pag. 1, n. 10)
Questa scheda madre è dotata
di due connettori a 4-Pin per
ventole rareddamento ad
acqua del telaio . Se si decide di
collegare una ventola telaio con
rareddamento ad acqua a 3 pin,
collegarla al pin 1-3.
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore ventola CPU /
pompa dell'acqua
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 5)
Questa scheda madre è dotata
di un connettore per la ventola
della CPU con rareddamento
ad acqua a 4 pin. Se si decide di
collegare una ventola della CPU
con rareddamento ad acqua a 3
pin, collegarla al pin 1-3.
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è neces-
sario collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
GN D
FAN _ V O L T A GE
CH A _ F AN_SPEED
FA N _ SPEED_CONTROL
4 3 2 1
