62
Italiano

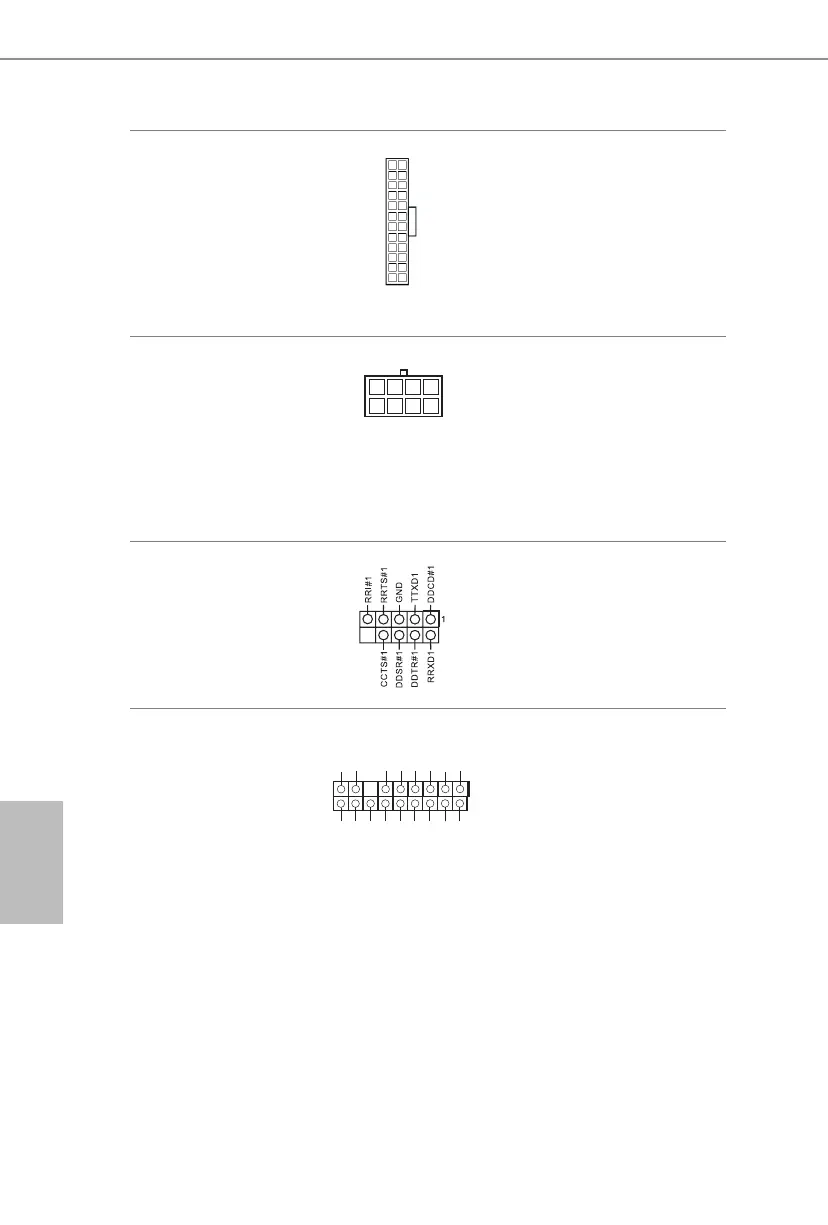

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 6)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin 1 e il pin 13.
Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX da
12 V a 8 pin. Per utilizzare
un'alimentazione ATX a 4
pin, collegarla lungo il pin
1 e il pin 5.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 21)
Questo header COM1
supporta un modulo di
porta seriale.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 20)
Questo connettore supporta il
sistema Trusted Platform Module
(TPM), che può archiviare in
modo sicuro chiavi, certi-
cati digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali e
di garantire l'integrità della piat-
taforma.
1
GN D
SM B _DATA_MAIN
LA D 2
LA D 1
GN D
S_ P WRDWN #
SE R IRQ #
GN
D
P C I CL K
P C I RST #
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _CLK_MAIN
5
8
12
1
24
13
