81
Русский
B360M Pro4

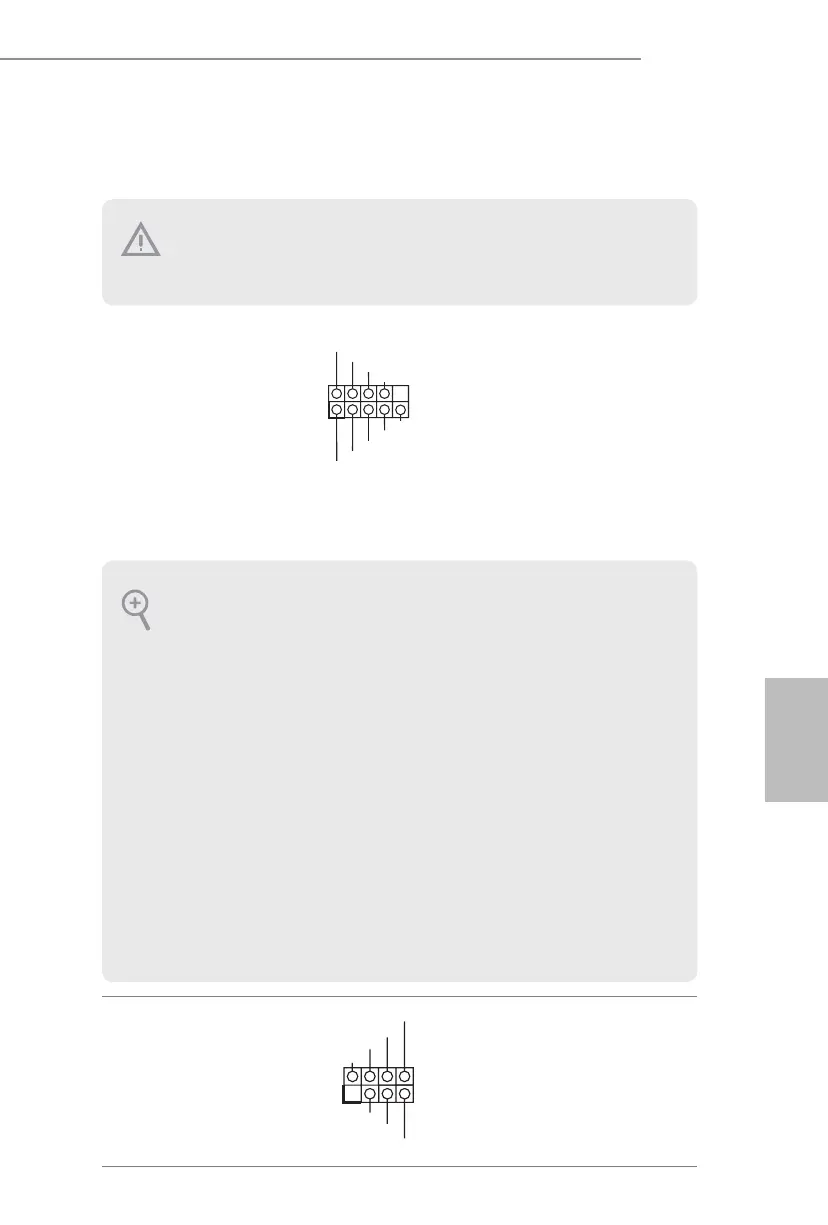

1.4 Колодки и разъемы, расположенные на системной
плате
Колодка системной
панели
(9-контактная, PANEL1)
(см. стр.1, № 17)
Подключите расположенные
на корпусе выключатель
питания, кнопку
перезагрузки и индикатор
состояния системы к этой
колодке в соответствии с
распределением контактов,
приведенным ниже. Перед
подключением кабелей
определите положительный
и отрицательный контакты.
Колодка с разъемами
датчика вскрытия
корпуса и динамика
(7-контактный, SPK_
CI1)
(см. стр. 1, № 16)
Предназначена для
подключения датчика
вскрытия корпуса и
корпусного динамика.
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно
настроить порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели
корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он
завис и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система
находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится
в режиме ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного
на передней панели. Светодиодный индикатор горит, когда жесткий диск
выполняет считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя
панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный
индикатор питания, светодиодный индикатор работы жесткого диска, динамик
и т. д. При подключении передней панели к этой колодке правильно подключайте
провода к контактам.
Расположенные на системной плате колодки и разъемы НЕ являются перемычками.
НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка
перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое
повреждение системной платы.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
