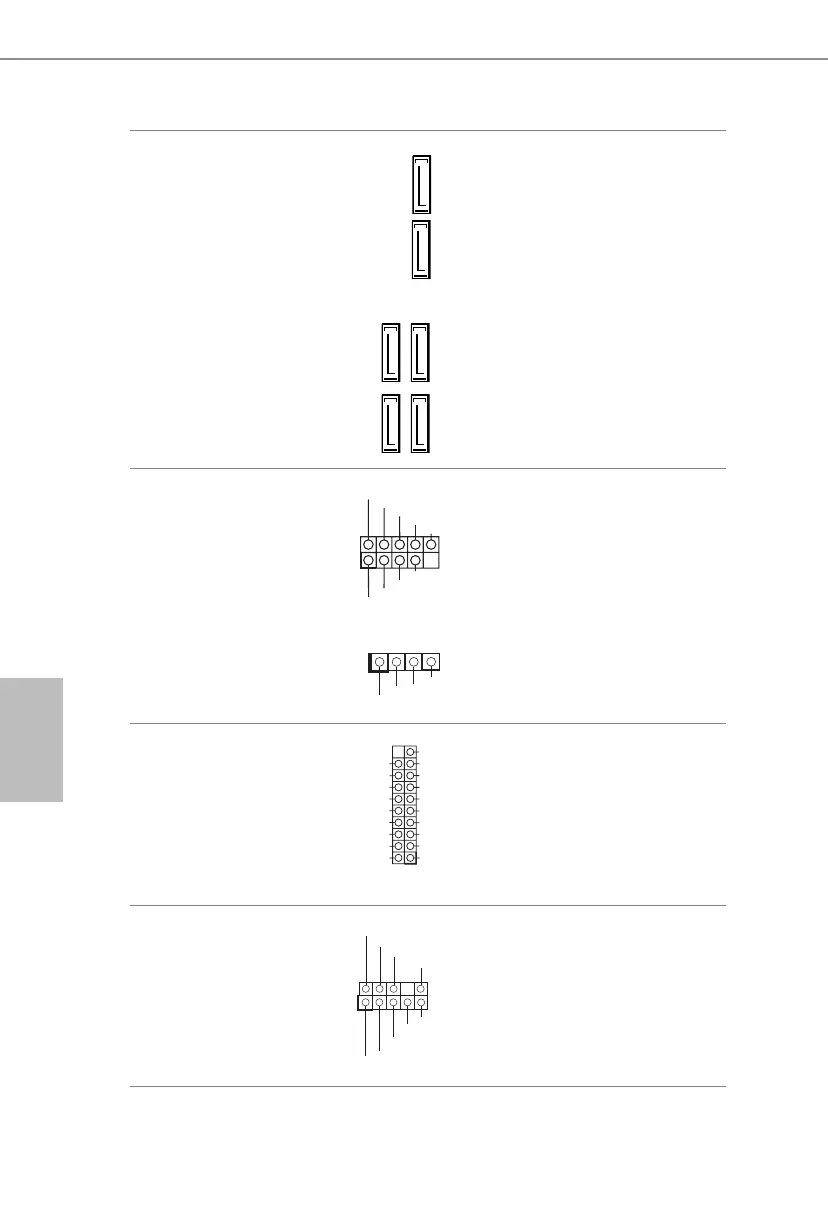

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 8)
(SATA3_1:
см. стр. 1, № 9)
(SATA3_2:
см. стр.1, № 11)
(SATA3_3:
см. стр.1, № 12)
(SATA3_4:
см. стр.1, № 14)
(SATA3_5:
см. стр.1, № 13)
Эти шесть разъемов
SATA3 предназначены
для подключения кабелей
SATA внутренних
запоминающих устройств
для передачи данных со
скоростью до 6,0 Гб/с.
Если слот M2_2 занят
устройством М.2 типа
SATA, интерфейс
SATA3_1 будет
отключен.
Колодки USB 2.0
(9-контактная, USB3_4)
(см. стр. 1, № 18)
(4-контактная, USB5)
(см. стр. 1, № 19)
На материнской плате
имеется две колодки.
Колодки USB 3.1 Gen1
(19-контактная,
USB3_5_6)
(см. стр. 1, № 7)
На материнской плате
имеется одна колодка.
Эта колодка USB 3.1
Gen1 поддерживает два
порта.
Аудиоколодка передней
панели
(9 контактов, HD_
AUDIO1)
(см. стр. 1, № 22)
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX-
IntA_ PA_S STX+
GND
IntA_ PA_D -
IntA_ PA_D +
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_4 SATA3_5
SATA3_2 SATA3_3
SATA3_1
SATA3_0
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
USB_PWR
P-
P+
GND
