83
Русский
B360M Pro4

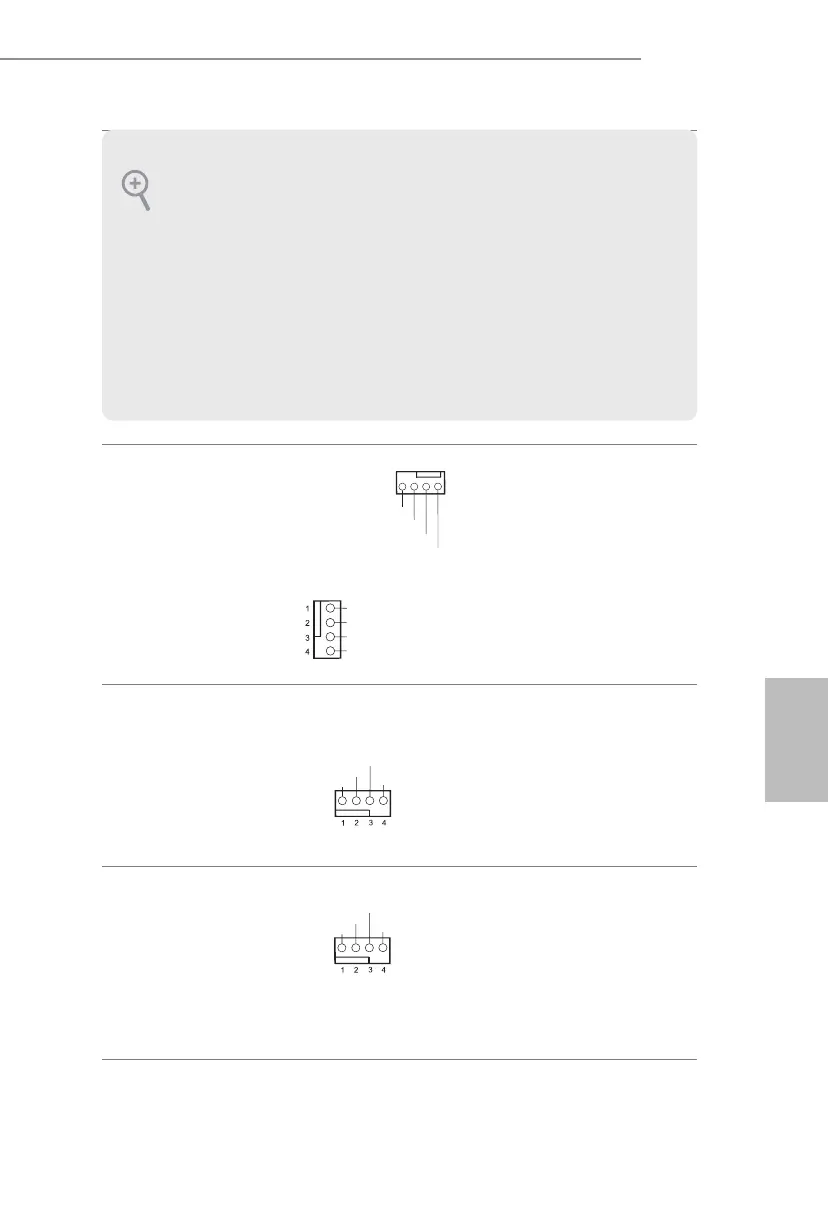

GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
GN D
FAN _ V O L T A GE
CH A _ F AN_SPEED
FA N _ SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
Разъемы для корпусного
вентилятора или
водяной помпы
(4-контактный CHA_
FAN1/WP)
(см. стр.1, № 23)
(4-контактный CHA_
FAN2/WP)
(см. стр.1, № 10)
Данная материнская плата
оснащена два 4-контактными
разъемами для системы
водяного охлаждения
корпуса . 3-контактную
систему водяного охлаждения
корпуса следует подключать к
контактам 1–3.
Разъем вентилятора
охлаждения процессора
(4 контакта, CPU_FAN1)
(см. стр.1, № 2)
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
Разъем для вентилятора
или водяной помпы
водяного охлаждения
ЦП
(4 контактна, CPU_
FAN2/WP)
(см. стр.1, № 5)
Данная материнская плата
оснащена 4-контактным
разъемом для системы
водяного охлаждения ЦП.
3-контактную систему
водяного охлаждения
ЦП следует подключать к
контактам 1–3.
1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели
корпуса поддерживал передачу сигналов HDA. Инструкции по установке
системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC’97 их подключать не
нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).
