84
Русский

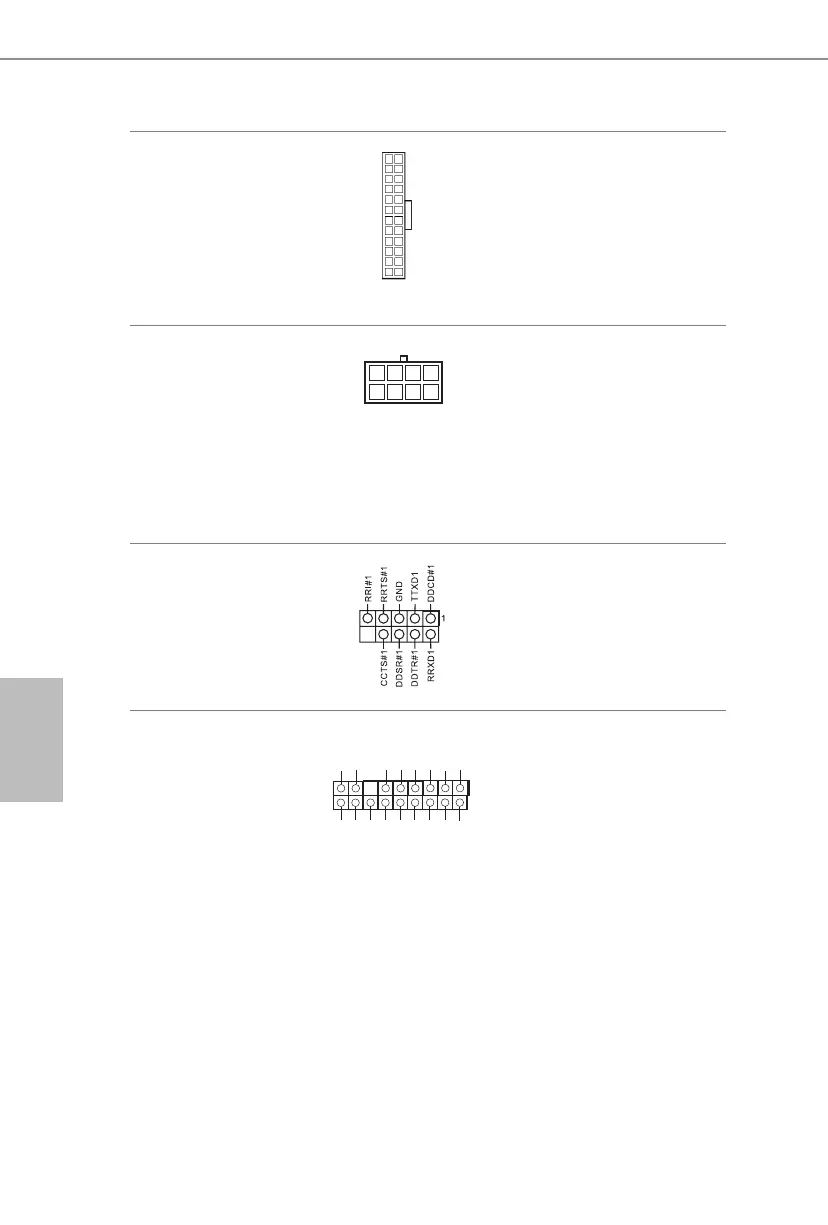

Разъем питания АТХ
(24 контакта, ATXPWR1)
(см. стр. 1, № 6)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 13.
Разъем питания АТХ
12 В
(8 контактов, ATX12V1)
(см. стр. 1, № 1)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 21)
Колодка COM1
поддерживает
подключение модуля
последовательного
порта.
Колодка ТРМ
(17 контактов, TPMS1)
(см. стр. 1, № 20)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
1
GN D
SM B _DATA_MAIN
LA D 2
LA D 1
GN D
S_ P WRDWN #
SE R IRQ #
GN
D
P C I CL K
P C I RST #
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _CLK_MAIN
5
1
8
4
12
1
24
13
