92
Português

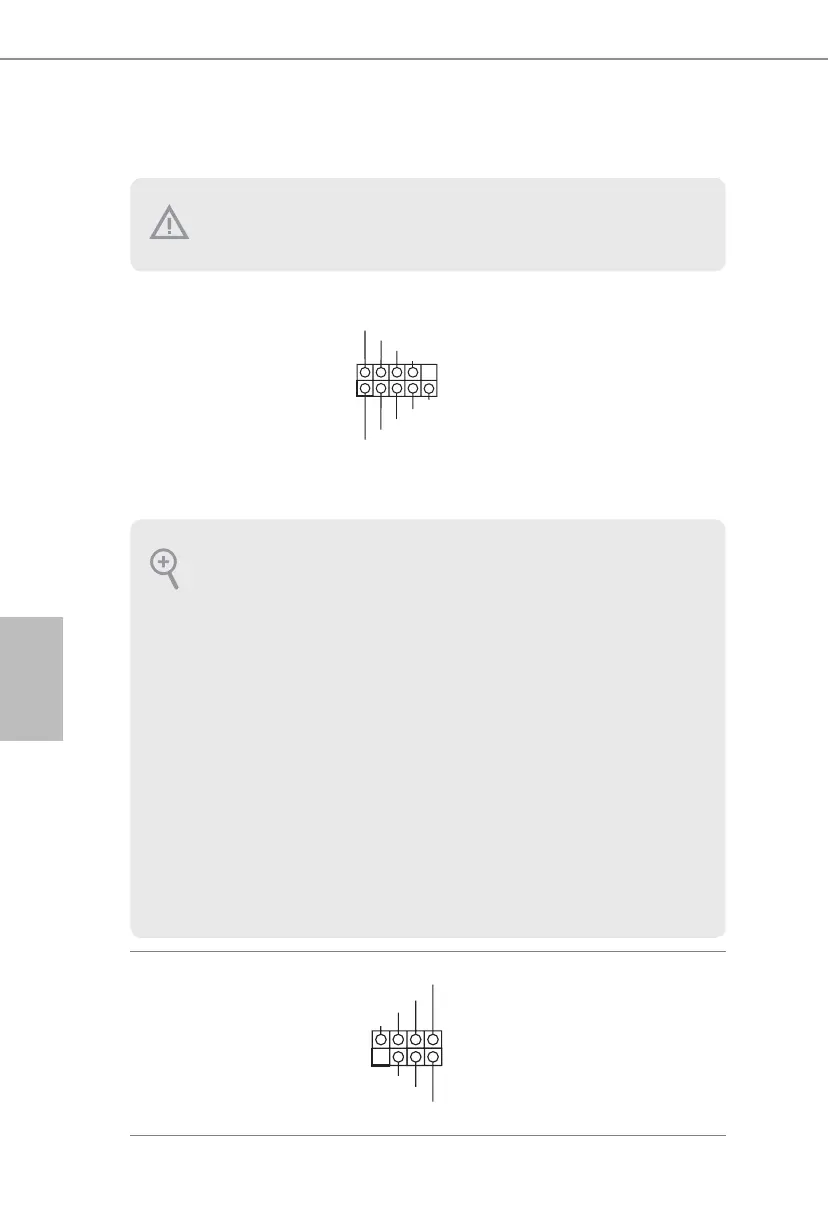

1.4 Suportes e conectores onboard
Suporte do painel de
sistema
(PAINEL1 de 9 pinos)
(ver p.1, N.º 17)
Ligue o botão de
alimentação, o botão de
reinicialização e o indicador
do estado do sistema no
chassi deste suporte, de
acordo com a descrição
abaixo. Observe os pinos
positivos e negativos antes
de conectar os cabos.
Intrusão do Chassi e
Cabeçote de Autofalante
(SPK_CI1 de 7 pinos)
(ver p.1, N.º 16)
Conecte a instrusão do
chassi e autofalante do
chassi a este cabeçote.
PWRBTN (Botão de alimentação):
Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma
para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reinicialização):
Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reini-
cialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.
PLED (LED de alimentação do sistema):
Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará
aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema
estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no
estado de suspensão S4 ou desligado (S5).
HDLED (LED de atividade do disco rígido):
Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso
quando o disco rígido estiver lendo ou registrando dados.
O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel fron-
tal consiste principalmente em um botão de alimentação, um botão de reinicialização, um
LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar
seu módulo de painel frontal do chassi a este conector, certique-se de que os os e os pinos
correspondem de forma correta.
Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers
sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conec-
tores irá causar danos permanentes à placa-mãe.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
