ASROCK B360M Pro4 - Page 95

93
Português
B360M Pro4

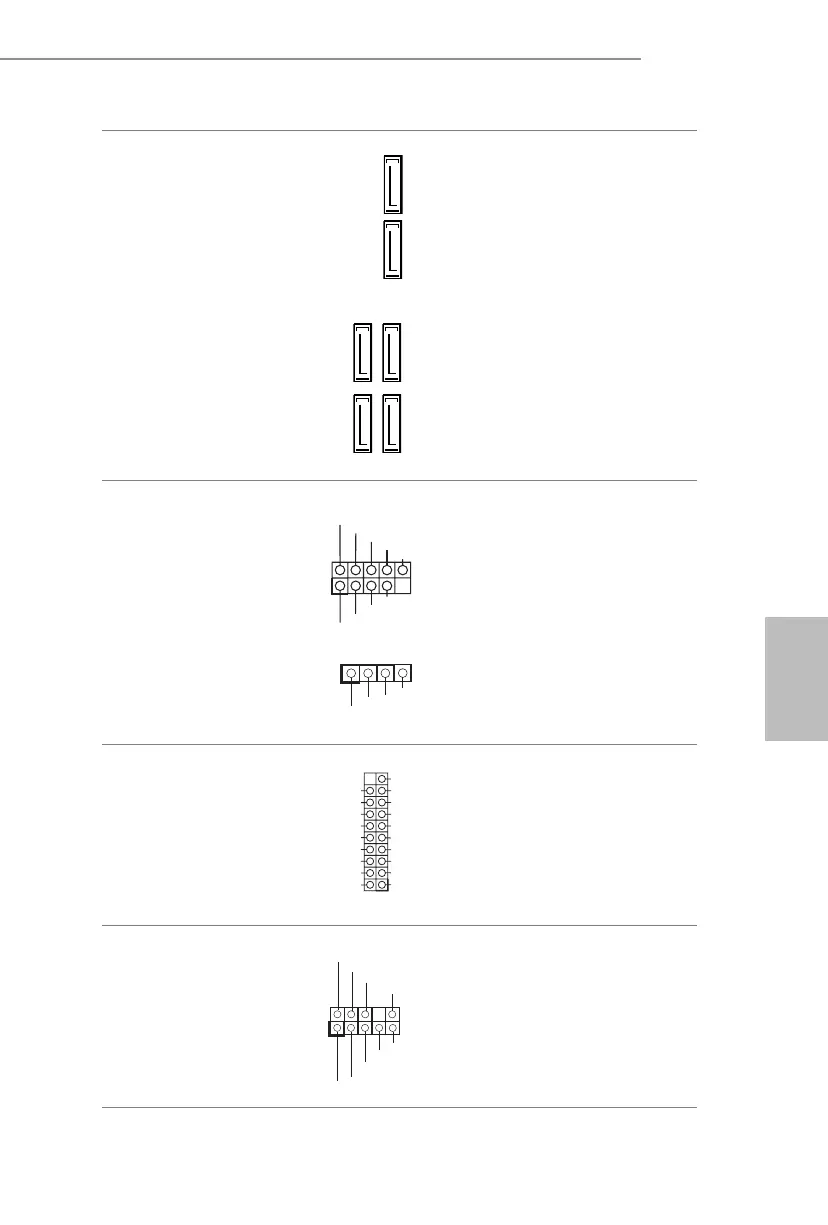

Conectores série ATA3
(SATA3_0:
ver p.1, N.º 8)
(SATA3_1:
ver p.1, N.º 9)
(SATA3_2:
ver p.1, N.º 11)
(SATA3_3:
ver p.1, N.º 12)
(SATA3_4:
ver p.1, N.º 14)
(SATA3_5:
ver p.1, N.º 13)
Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos
de armazenamento
interno com uma taxa de
transferência de dados de
até 6,0 Gb/s.
Se M2_2 é ocupado por
um dispositivo tipo M2
SATA, SATA3_1 será
desativado.
Plataformas USB 2.0
(USB3_4 de 9 pinos)
(ver p.1, N.º 18)
(USB5 de 4 pinos)
(ver p.1, N.º 19)
Há dois cabeçotes nesta
placa-mãe.
Plataforma USB 3.1 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 7)
Há um cabeçote nesta
placa-mãe. Este suporte
USB 3.1 Gen1 pode
suportar duas portas.
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 22)
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de
áudio frontal.
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_4 SATA3_5
SATA3_2 SATA3_3
SATA3_1
SATA3_0
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
USB_PWR
P-
P+
GND
