GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL

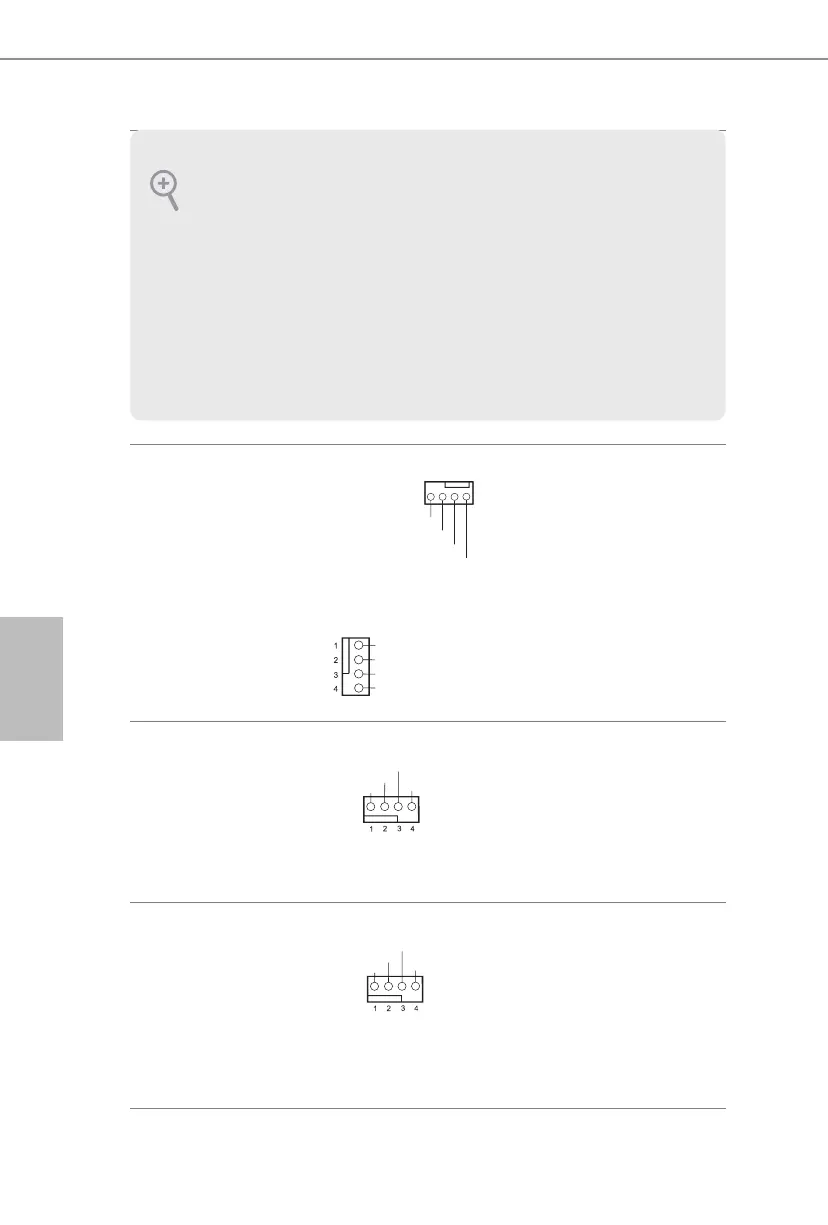

Chassis/Conectores da
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 23)
(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 10)
Esta placa mãe fornece dois
conectores de ventilador do
chassis
de refrigeração a água
de 4 pinos. Se você pretende
conectar um ventilador de
refrigeração a água de
chassis
de
3 pinos, por favor, conecte-o ao
Pino 1-3.
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 2)
Esta placa mãe inclui um conec-
tor de ventilador da CPU (Venti-
lador silencioso) de 4 pinos.
Se você pretende conectar um
ventilador da CPU de 3 pinos,
por favor, conecte-o ao Pino 1-3.
Conector da ventoinha de
bomba de água/CPU
(CPU_FAN2/WP de
pinos)
(ver p.1, N.º 5)
Esta placa mãe inclui um conec-
tor de ventilador da CPU de
refrigeração a água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi
deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no
nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal
de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não
precisa ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.
GN D
FAN _ V O L T A GE
CH A _ F AN_SPEED
FA N _ SPEED_CONTROL
4 3 2 1
