95
Português
B360M Pro4

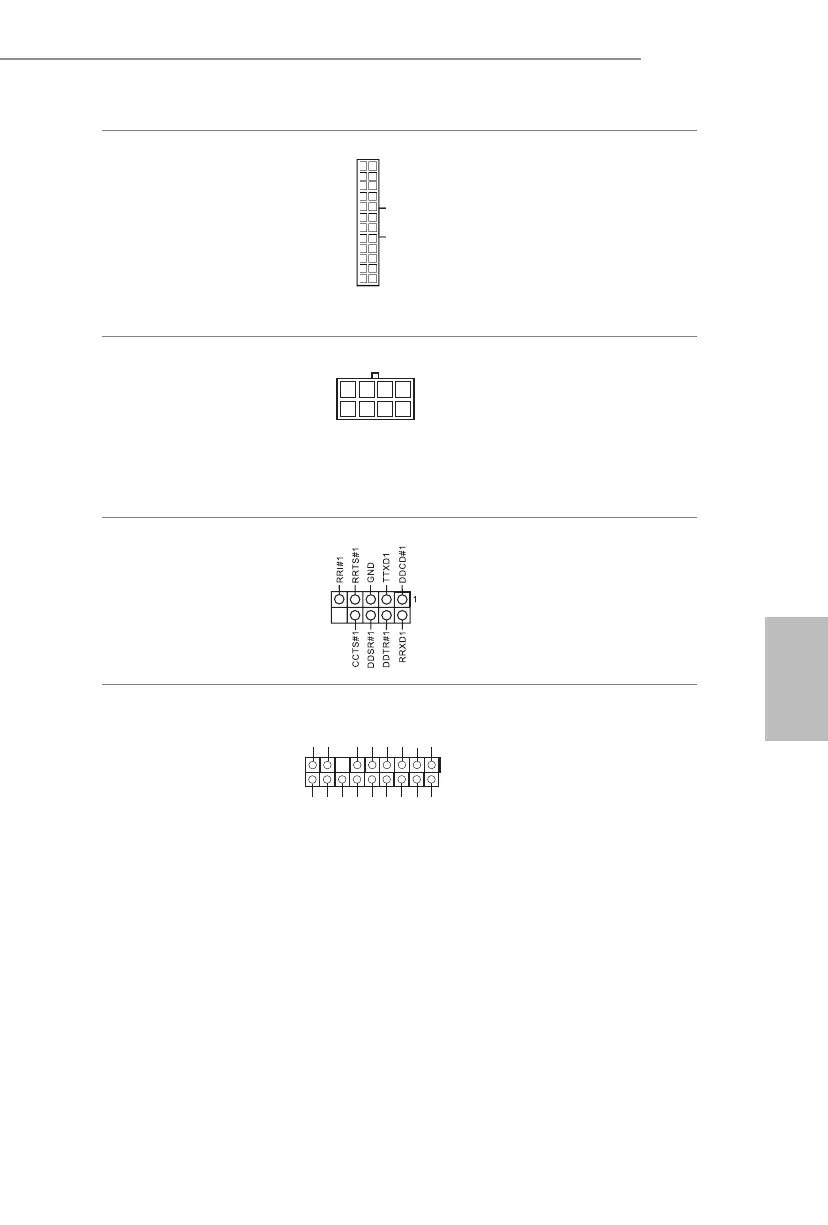

Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 6)
Esta placa-mãe inclui um
conector de alimentação
ATX de 24 pinos. Para
utilizar uma fonte de ali-
mentação ATX de 20 pinos,
introduza-a no Pino 1 e
Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)
Esta placa-mãe inclui um
conector de alimentação de
12V ATX de 8 pinos. Para uti-
lizar uma fonte de alimentação
ATX de 4 pinos, introduza-a
no Pino 1 e Pino 5.
Suporte da porta serial
(COM1 de 9 pinos)
(ver p.1, N.º 21)
Este suporte COM1 recebe
um módulo da porta serial.
Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 20)
Este conector suporta um sistema
com Módulo de Plataforma Con-
ável (TPM), que pode armazenar
com segurança chaves, certica-
dos digitais, senhas e dados. Um
sistema TPM também ajuda a
melhorar a segurança de rede, a
proteger identidades digitais e a
garantir a integridade da plata-
forma.
1
GN D
SM B _DATA_MAIN
LA D 2
LA D 1
GN D
S_ P WRDWN #
SE R IRQ #
GN
D
P C I CL K
P C I RST #
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _CLK_MAIN
5
1
8
4
12
1
24
13
