ASROCK B365M-ITX/ac User Manual

97
B365M-ITX/ac
Polski

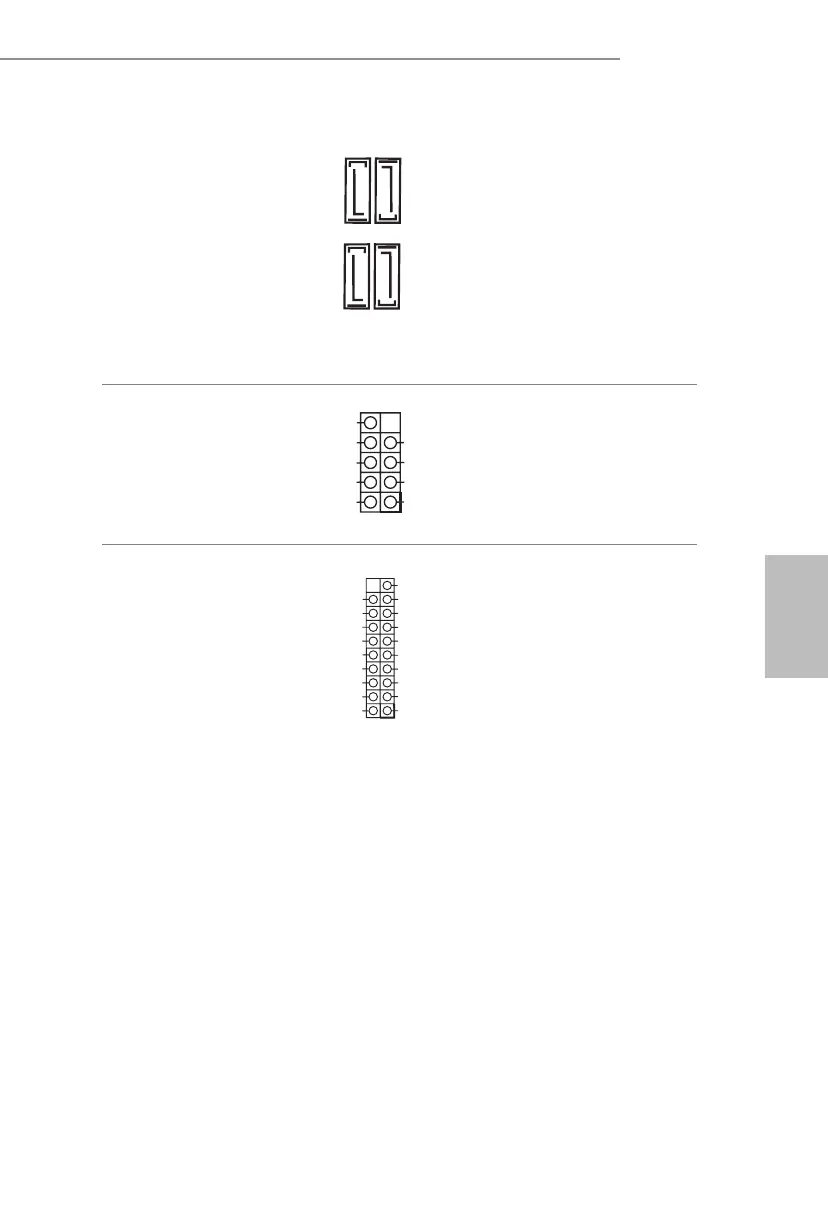

Złącza Serial ATA3
(SATA3_0:
sprawdź s.1, Nr 8
(SATA3_1:
sprawdź s.1, Nr 7
(SATA3_2:
sprawdź s.1, Nr 10
(SATA3_3:
sprawdź s.1, Nr 9
Te cztery złącza SATA3
obsługują kable danych SATA
dla wewnętrznych urządzeń
pamięci z szybkością transferu
danych do 6,0 Gb/s.
Złącza główkowe USB 2.0
(9-pinowe USB_1_2)
(sprawdź s.1, Nr 12)
Na tej płycie głównej znajduje
się jedno złącze główkowe USB
2.0. Złącze główkowe USB 2.0
może obsługiwać dwa porty.
Złącza główkowe USB 3.1
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 6)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Na tej płycie głównej znajduje
się jedno złącze główkowe. To
złącze główkowe USB 3.1 Gen1
może obsługiwać dwa porty.
SA TA3_ 3
SA TA3_ 2
SA TA3_ 1
SA TA3_ 0
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
