98
Polski

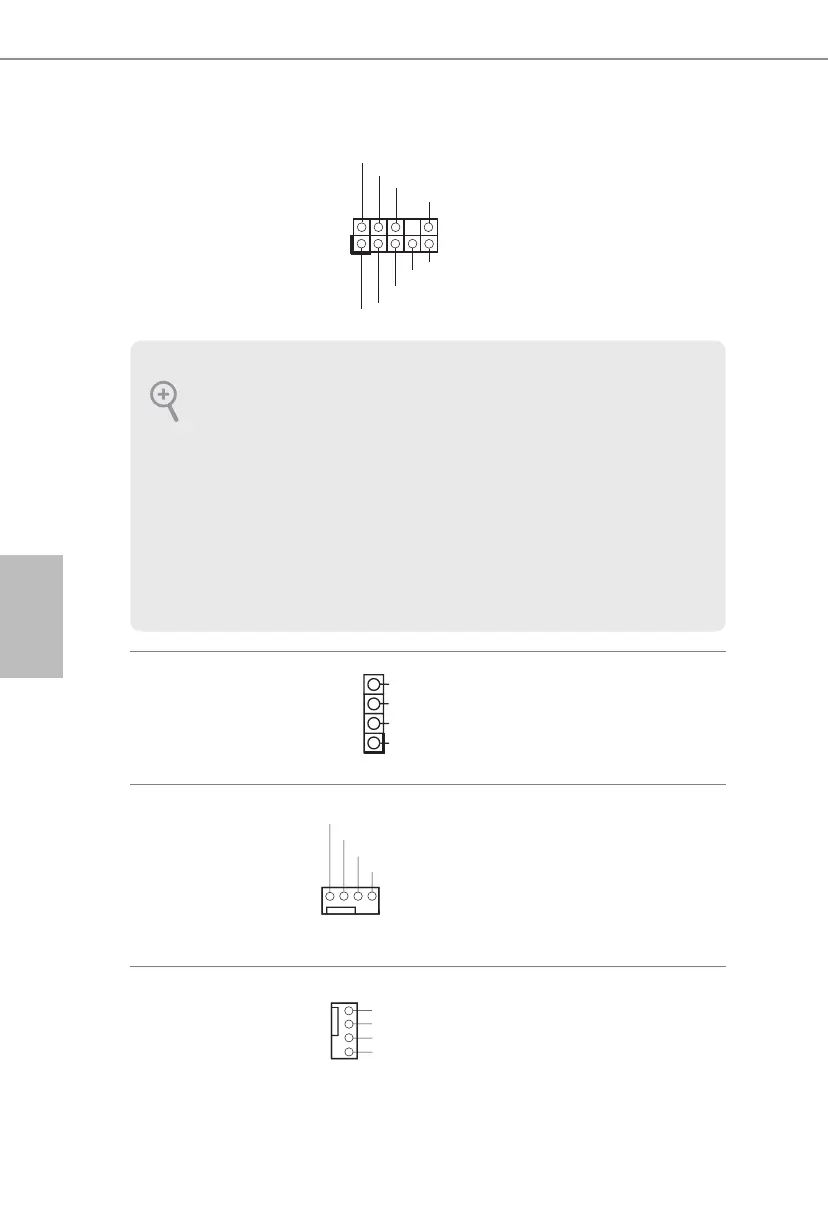

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 17)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
Złącze główkowe głośnika
obudowy
(4-pinowe SPEAKER1)
(sprawdź s.1, Nr 16)
DUMMY
SPEAKER
1
DUMMY
+5V
Podłącz to tego złącza
główkowego głośnik obudowy.
Złącze wentylatora obu-
dowy/wentylatora pompy
wodnej
(4-pinowe
CHA_FAN1/WP)
(sprawdź s.1, Nr 2)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Podłącz przewody wentylatora
do złączy wentylatora i dopasuj
czarny przewód do styku masy.
Złącze wentylatora obu-
dowy
(4-pinowe CHA_FAN2)
(sprawdź s.1, Nr 13)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Podłącz przewody wentylatora
do złączy wentylatora i dopasuj
czarny przewód do styku masy.
1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód
panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instruk-
cje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio panelu
przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla
panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek Control i
wyreguluj “Głośność nagrywania”.
