99
B365M-ITX/ac
Polski

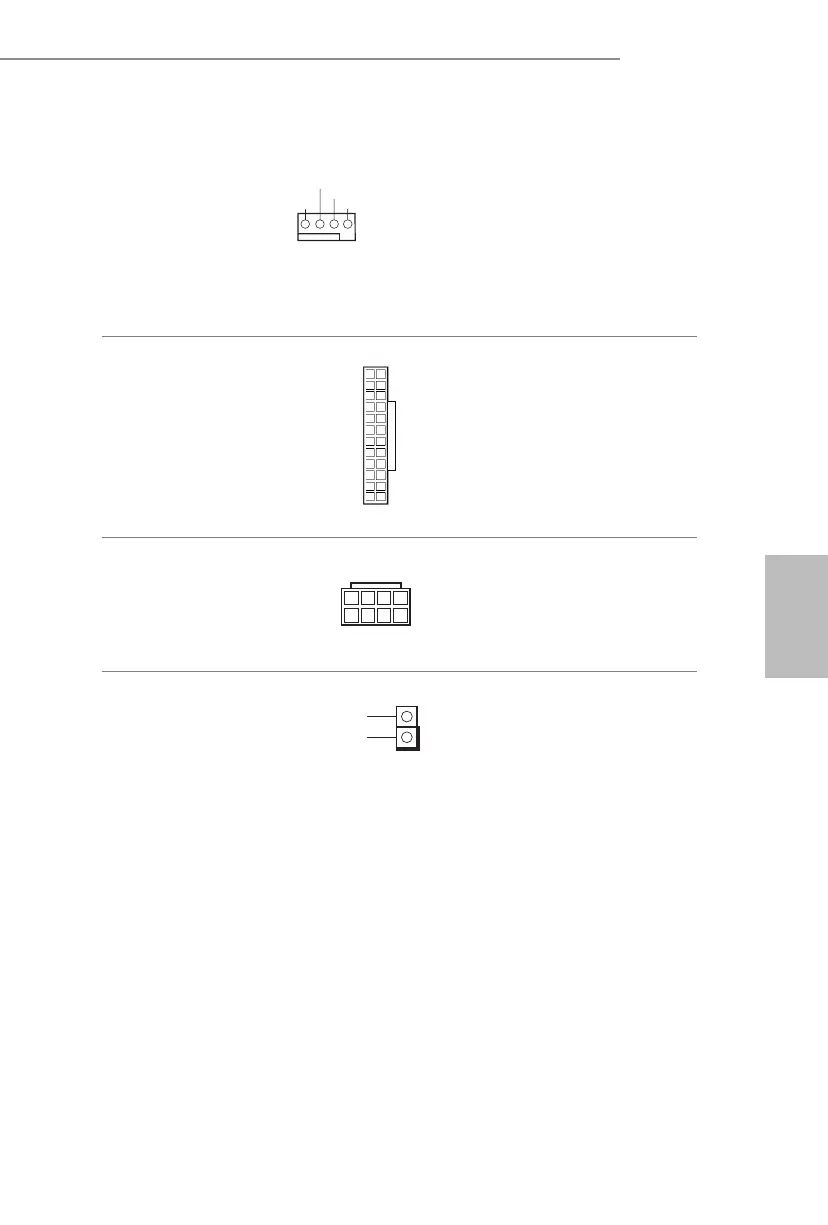

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 3)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów
1-3.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 5)
12
1
24
13
Ta płyta główna udostępnia
24-pinowe złącze zasilania
ATX.
Złącze zasilania ATX 12V
(4-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
5
1
8
4
Podłącz do tego złącza zasilacz
ATX 12V.
Złącze główkowe czujnika
naruszenia obudowy
(2-pinowe CI1)
(sprawdź s.1, Nr 15)
1
Signal
GND
Ta płyta główna obsługuje
funkcję wykrywania
OTWARCIA OBUDOWY,
która wykrywa zdjęcie pokrywy
obudowy. Ta funkcja wymaga
obudowy z konstrukcją
wykrywania naruszenia
obudowy.
