107
B365M-ITX/ac
한 국 어

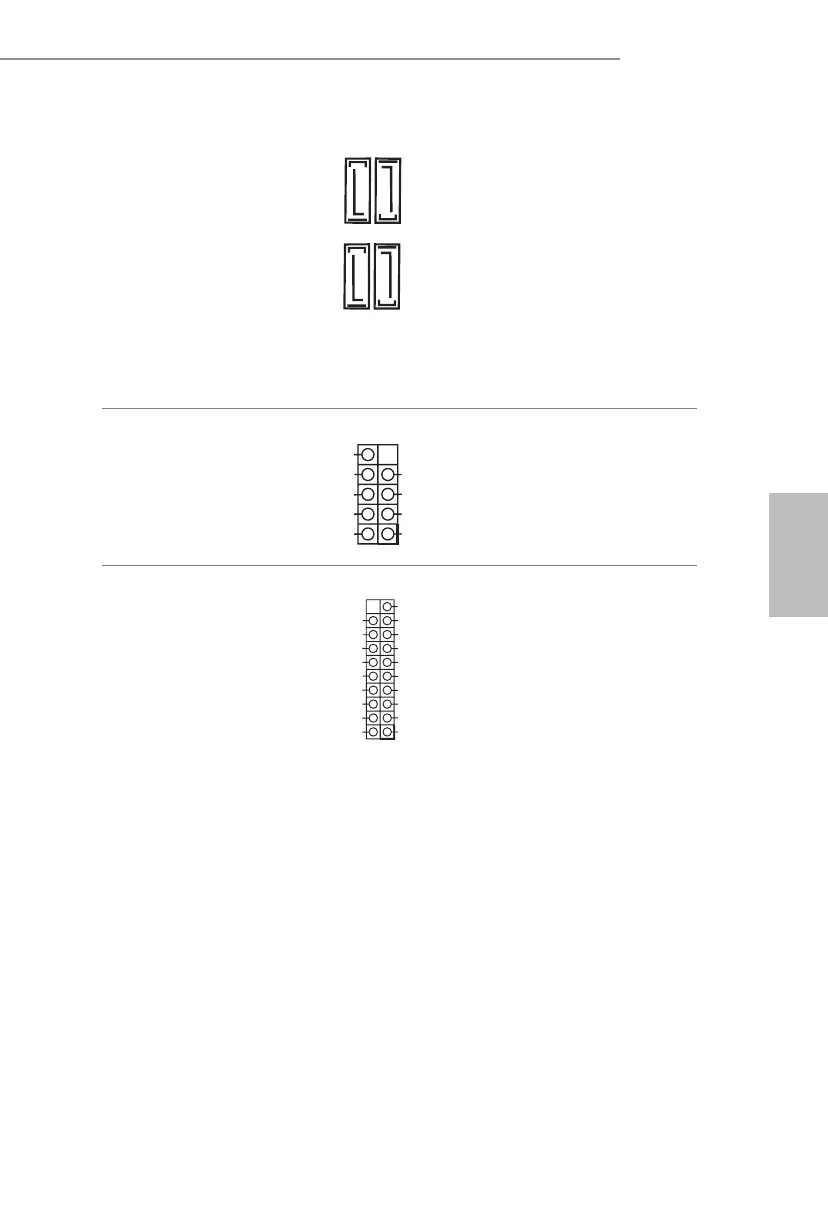

시리얼 ATA3 커넥터
(SATA3_0:
1페이지 , 8 항목 참조 )
(SATA3_1:
1페이지 , 7 항목 참조 )
(SATA3_2:
1 페이지 , 10 항목
)
(SATA3_3:
1페이지 , 9 항목 참조 )
이들 개의 SATA3 커넥터
최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블
지원합니다 .
USB 2.0 헤더
(9 USB1_2)
(1 페이지 , 12 항목
)
마더보드에는 하나의
USB2.0 헤더가 있습니다 .
USB 2.0 헤더는 포트 개를
지원할 있습니다 .
USB 3.1 Gen1 헤더
(19 USB3_5_6)
(1 페이지 , 6 항목
)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
마더보드에는 하나의
더가 있습니다 . USB 3.1
Gen1 헤더는 포트 2 개를
원할 있습니다 .
SA TA3_ 3
SA TA3_ 2
SA TA3_ 1
SA TA3_ 0
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
