108
한 국 어

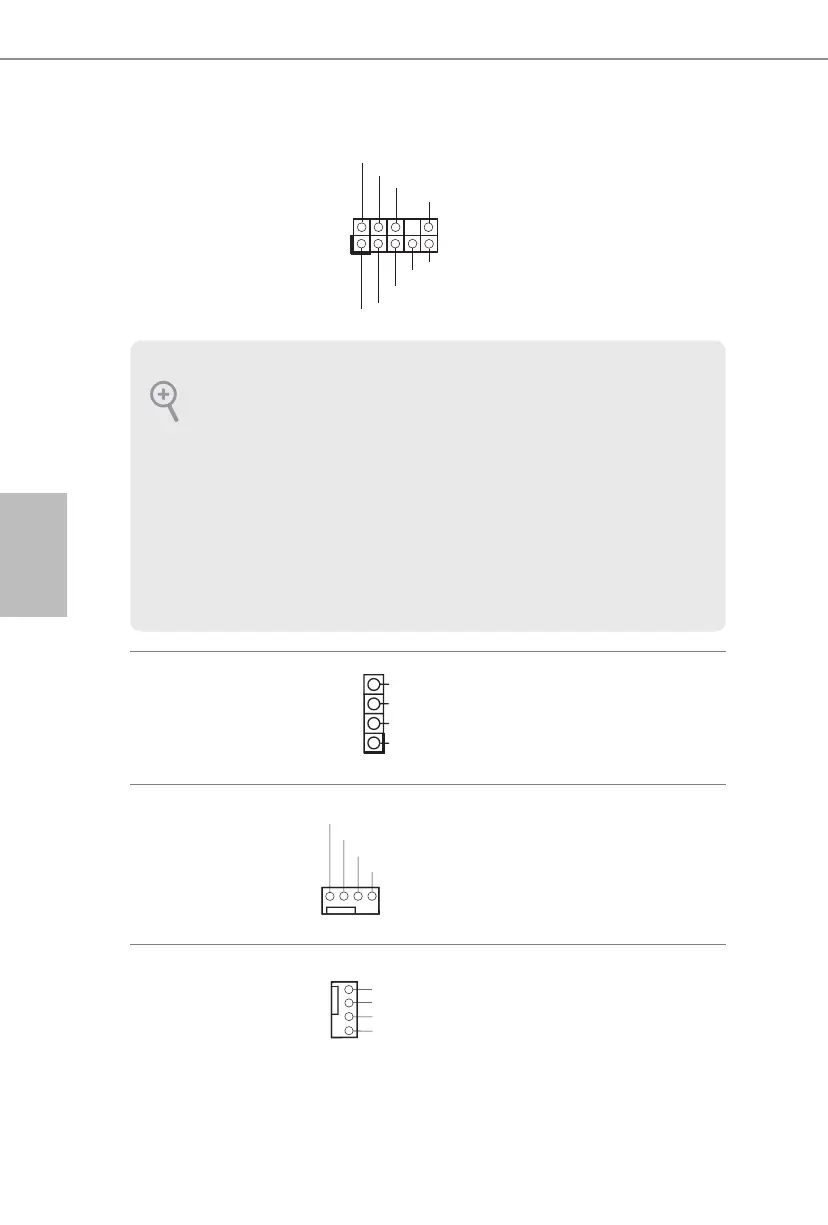

전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 17 번 항목 참
조 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
이 헤더는 오디오 장치를 전
면 오디오 패널에 연결하는
데 사용됩니다 .
섀시 스피커 헤더
(4 핀 SPEAKER1)
(1 페이지 , 16 번 항목 참
조 )
DUMMY
SPEAKER
1
DUMMY
+5V
섀시 스피커를 이 헤더에 연
결하십시오 .
섀시 팬 / 워터 펌프 팬 커
넥터
(4 핀 CHA_FAN1/WP)
(1 페이지 , 2 번 항목 참
조 )
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
팬 케이블을 팬 커넥터에 연
결하고 검은색 와이어를 접
지핀에 연결하십시오 .
섀시 팬 커넥터
(4 핀 CHA_FAN2)
(1 페이지 , 13 번 항목 참
조 )
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
팬 케이블을 팬 커넥터에 연
결하고 검은색 와이어를 접
지핀에 연결하십시오 .
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가
HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을
설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에
설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널용
으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re-
cording Volume( 녹음 볼륨 )”을 조정합니다 .
