109
B365M-ITX/ac
한 국 어

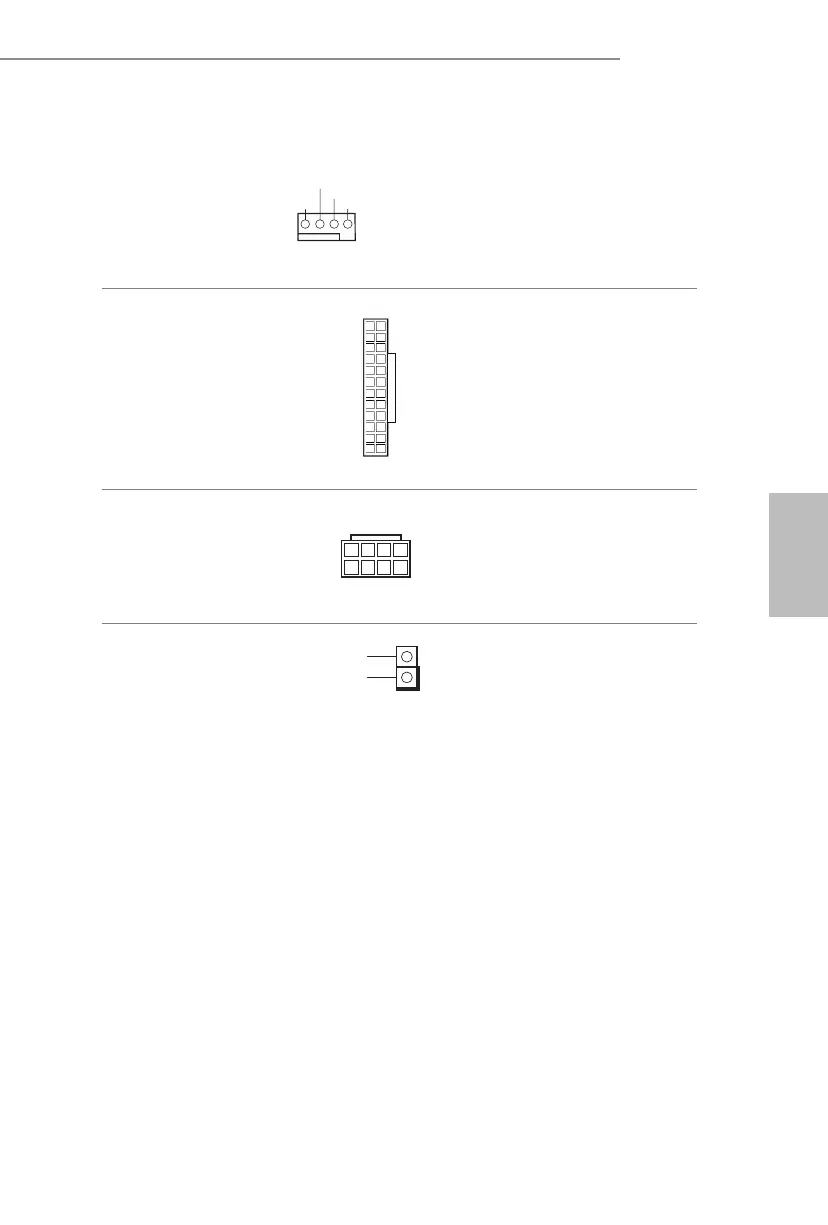

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 3 번 항목 참
조 )
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
이 마더보드에는 4 핀 CPU 팬
( 저소음 팬 ) 커넥터가 탑재
되어 있습니다 . 3 핀 CPU 팬
을 연결하려는 경우 핀 1-3 에
연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 ,  5 번 항목 참
조 )
12
1
24
13
이 마더보드에는 24 핀 ATX
전원 커넥터가 탑재되어 있
습니다 .
ATX 12V 전원 커넥터
(4 핀 ATX12V1)
(1 페이지 , 1 번 항목 참
조 )
5
1
8
4
ATX 12V 전원공급장치를 이
커넥터에 연결하십시오 .
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 15 번 항목 참
조 )
1
Signal
GND
이 마더보드는 섀시 커버가
제거될 경우 이를 감지하는
케이스 열림 감지 기능을 지
원합니다 . 이 기능을 사용하
려면 섀시 침입 감지 설계가
적용된 섀시를 사용해야 합
니다 .
