116
日本語
1.4 オンボードのヘッダーとコネクタ

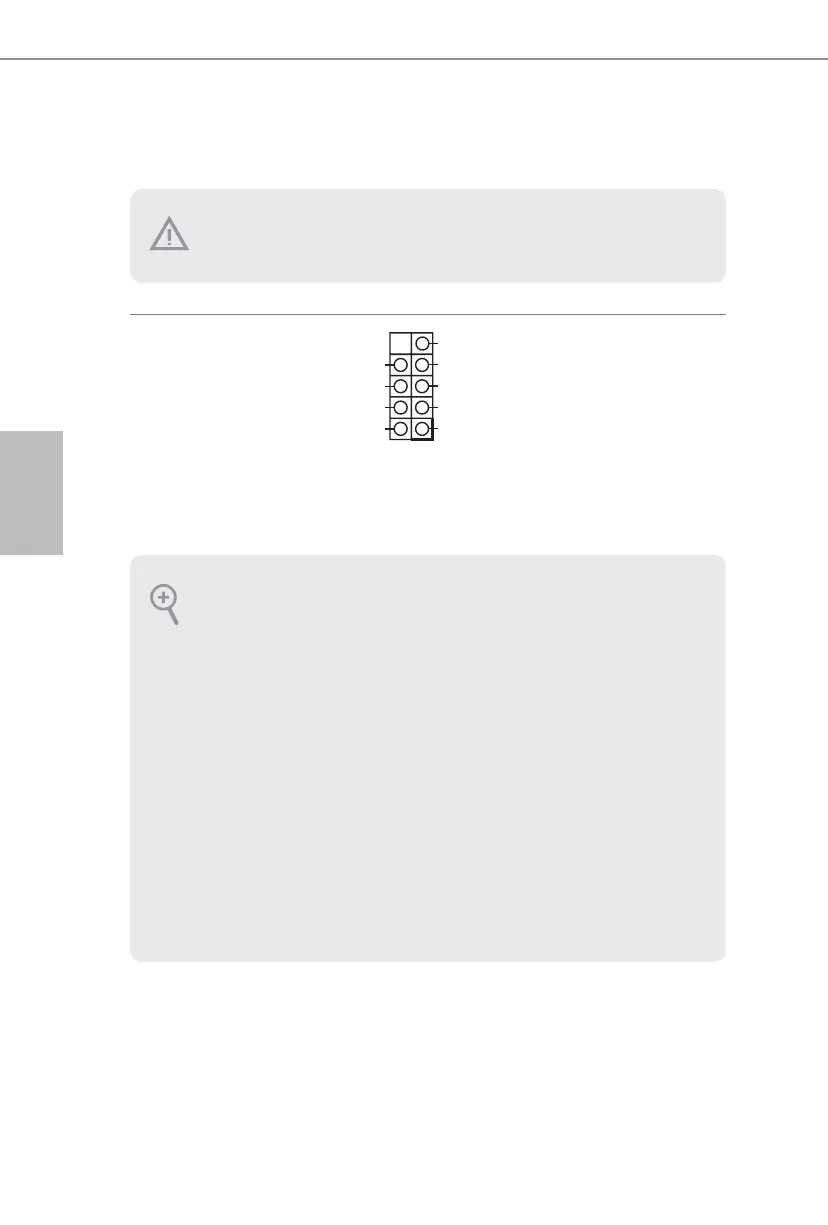

システムパネルヘッダー
（9 ピンPANEL1）
（p.1、No. 11 参照）
GND RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
電源スイッチを接続し、スイッ
チをリセットし、下記のピン割
り当てに従って、シャーシのシ
ステムステータス表示ランプ
をこのヘッダーにセットしま
す。ケーブルを接続するとき
には、ピンの＋と−に気をつ
けてください。
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システ
ムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズした
り、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再
起動します。
PLED（システム電源LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中
は、LED が点灯します。システムがS1/S3 スリープ状態の場合には、LED は点滅を続けます。
システムがS4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLED に接続してください。ハードドライ
ブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、
主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティLED、スピーカー
などから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合に
は、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。
オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタには
ジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップ
を被せると、マザーボードに物理損傷が起こることがあります。
