ASROCK B365M-ITX/ac User Manual

117
B365M-ITX/ac
日本語

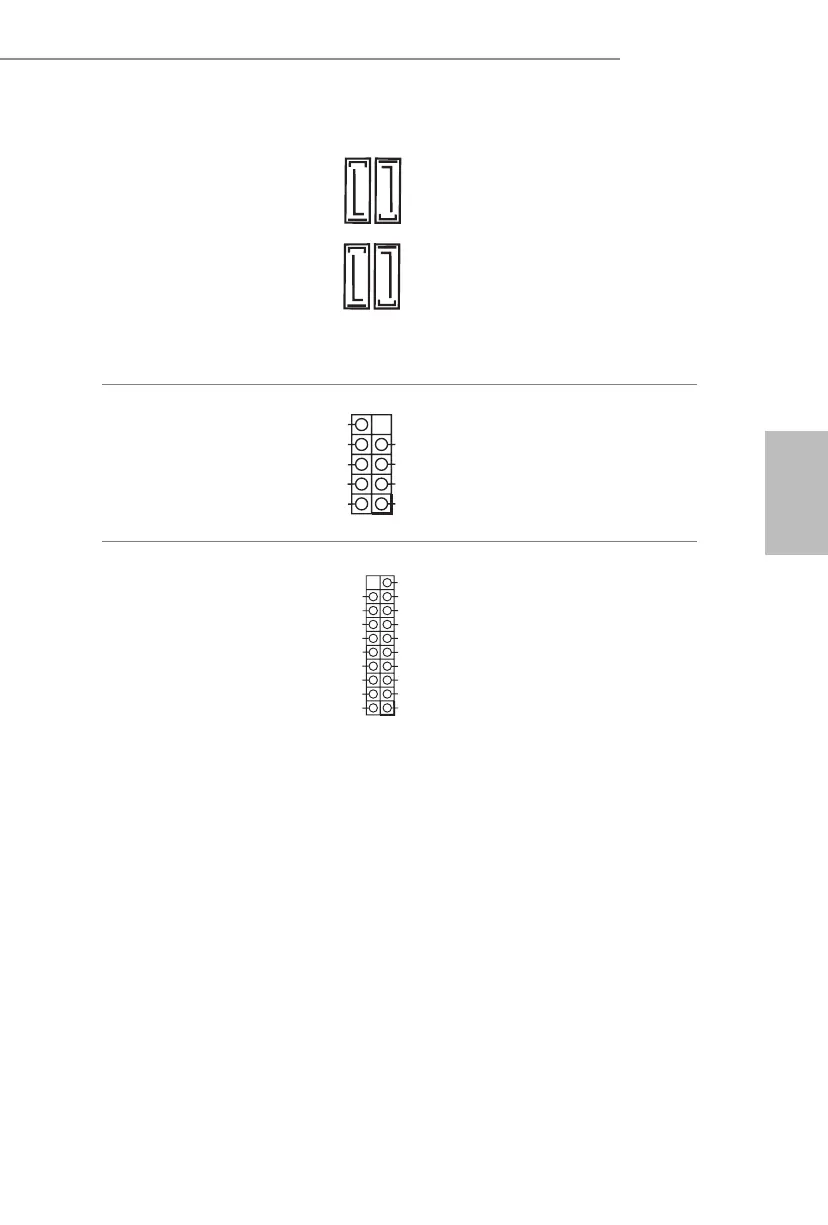

シリアルATA3 コネクタ
(SATA3_0:
p.1、No. 8 参照）
(SATA3_1:
p.1、No. 7 参照）
(SATA3_2:
p.1、No. 10 参照）
(SATA3_3:
p.1、No. 9 参照）
これら4 つのSATA3 コネク
ターは、最高6.0 Gb/ 秒のデー
タ転送速度で内部ストレー
ジデバイス用のSATA データ
ケーブルをサポートします。
USB 2.0 ヘッダー
（9 ピン USB_1_2）
（p.1、No. 12 参照）
このマザーボードには 1 つ
の USB2.0 ヘッダーが装備さ
れています。この USB 2.0 ヘッ
ダーは、2 つのポートをサポー
トできます。
USB 3.1 Gen1 ヘッダー
（19 ピンUSB3_5_6）
（p.1、No. 6 参照）
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
このマザーボードには 1 つの
ヘッダーが装備されています。
このUSB 3.1 Gen1 ヘッダー
は、2 つのポートをサポートで
きます。
SA TA3_ 3
SA TA3_ 2
SA TA3_ 1
SA TA3_ 0
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
