118
日本語

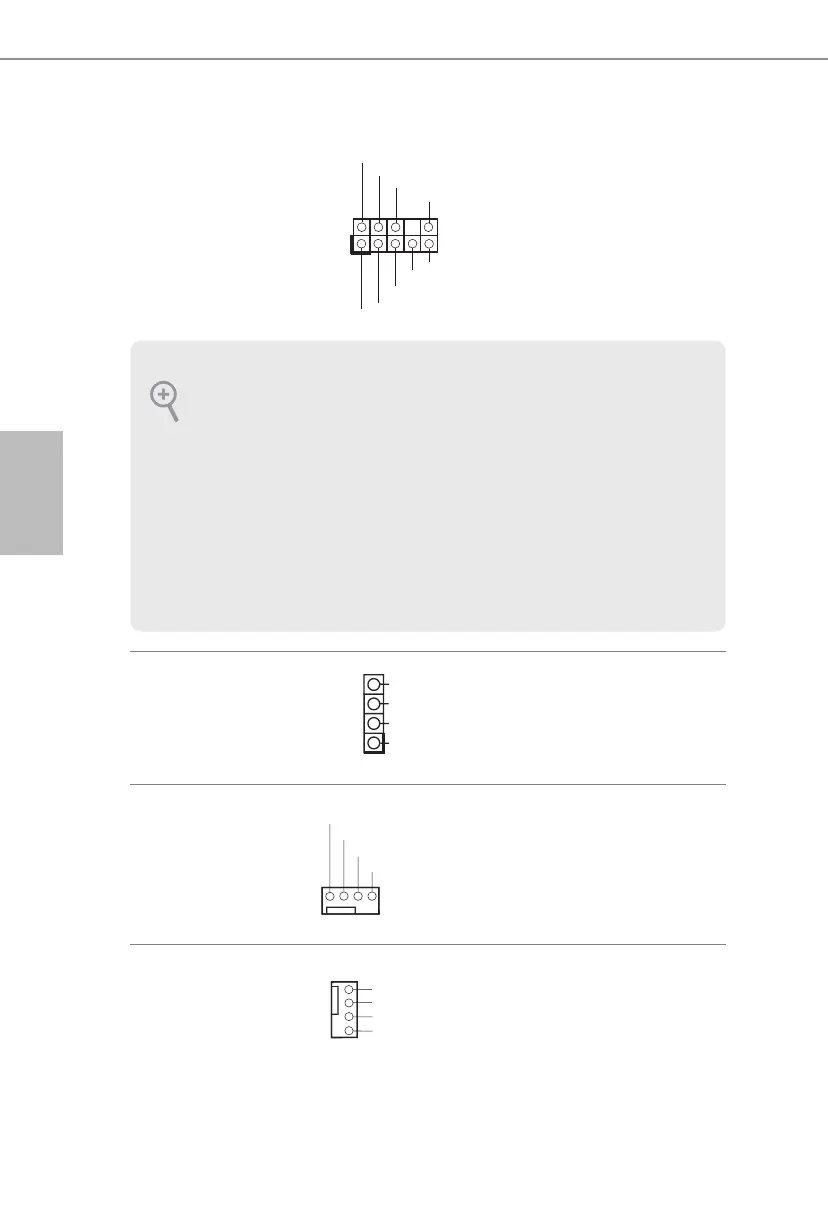

フロントパネルオーディ
オヘッダー
（9 ピンHD_AUDIO1）
（p.1、No. 17 参照）
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
このヘッダーは、フロントオー
ディオパネルにオーディオデ
バイスを接続するためのもの
です。
シャーシスピーカーヘッ
ダー
（4 ピンSPEAKER1）
（p.1、No. 16 参照）
DUMMY
SPEAKER
1
DUMMY
+5V
シャーシスピーカーはこの
ヘッダーに接続してください。
シャーシファン / ウォータ
ーポンプファンコネクタ
（4 ピン CHA_FAN1/WP）
（p.1、No. 2 参照）
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
ファンケーブルはファンコネ
クタに接続し、黒線とアースピ
ンを合わせてください。
シャーシファンコネクタ
ー
（4 ピンCHA_FAN2）
（p.1、No. 13 参照）
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
ファンケーブルはファンコネ
クタに接続し、黒線とアースピ
ンを合わせてください。
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機
能するためには、シャーシのパネルワイヤーがHDA をサポートしていることが必要です。
お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指
示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッ
ダーに取り付けてください。
A. Mic_IN (MIC) をMIC2_L に接続します。
B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。
C. アース(GND) をアース(GND) に接続します。
D. MIC_RETとOUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオパネルで
はこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録
音音量」を調整してください。
