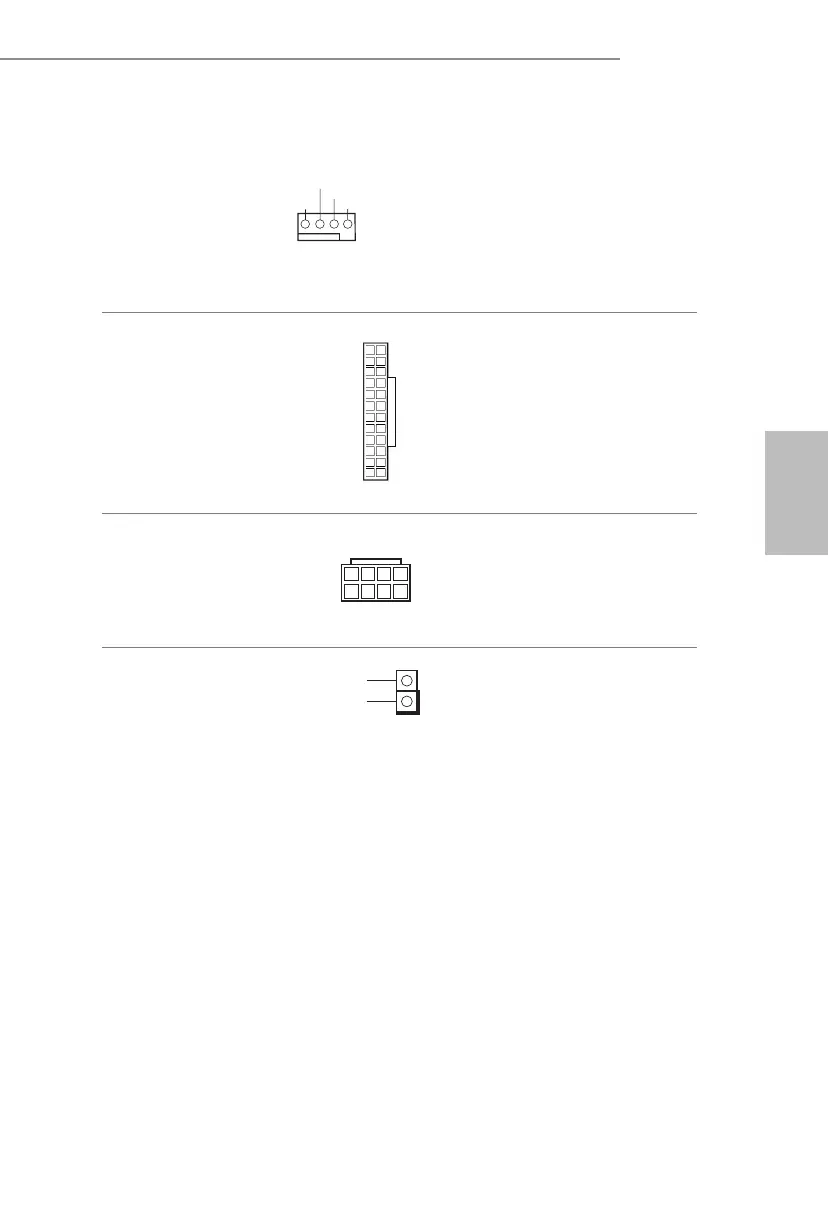

CPU ファンコネクタ
（4 ピンCPU_FAN1）
（p.1、No. 3 参照）
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
このマザーボードは4 ピン
CPU ファン（静音ファン）コネ
クタが装備されています。3 ピ
ンのCPU ファンを接続する
場合には、ピン1-3 に接続し
てください。
ATX 電源コネクタ
（24 ピンATXPWR1）
（p.1、No. 5 参照）
12
1
24
13
このマザーボードは24 ピン
ATX 電源コネクタが装備され
ています。
ATX 12V 電源コネクタ
（4 ピンATX12V1）
（p.1、No. 1 参照）
5
1
8
4
ATX 12V 電源をこのコネクタ
に接続してください。
ケースイントリュージョン
ヘッダー
（2 ピンCI1）
（p.1、No. 15 参照）
1
Signal
GND
このマザーボードはシャーシ
カバーが開けられたことを検
知する、ケース開閉検知機能
をサポートします。この機能に
は、シャーシイントルージョン
検知設計されたシャーシが必
要です。
