ASROCK B365M-ITX/ac User Manual

138
繁體中文

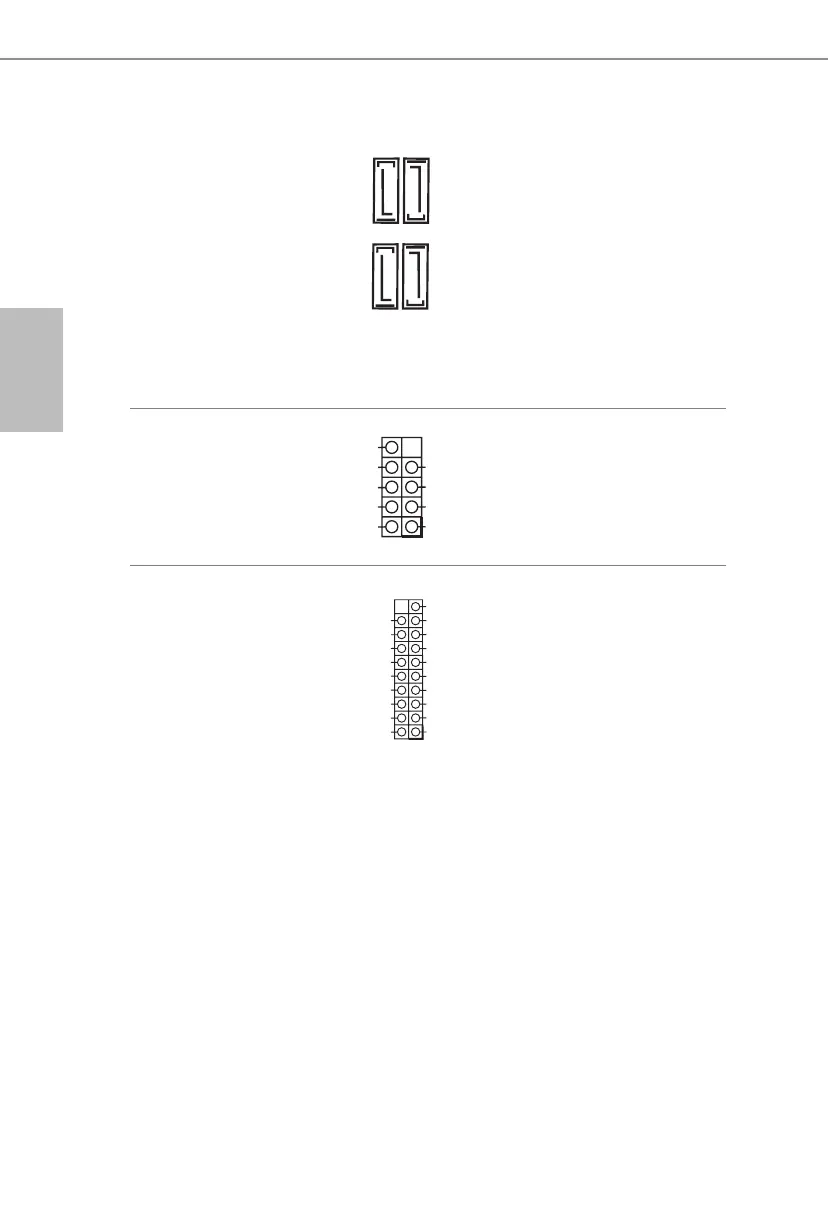

Serial ATA3 接頭
(SATA3_0:
請參閱第 1 頁，編號 8）
(SATA3_1:
請參閱第 1 頁，編號 7）
(SATA3_2:
請參閱第 1 頁，
編號 10）
(SATA3_3:
請參閱第 1 頁，編號 9）
這四組 SATA3 接頭皆支援內
部儲存裝置的 SATA 資料纜
線，最高可達 6.0 Gb/s 資料
傳輸率。
USB 2.0 排針
(9-pin USB_1_2)
（請參閱第 1 頁，
編號 12）
此主機板上有一個 USB2.0 排
針。此 USB 2.0 排針皆可支
援兩個連接埠。
USB 3.1 Gen1 排針
(19-pin USB3_5_6)
（請參閱第 1 頁，
編號 6）
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
此主機板上有一個排針。此
USB 3.1 Gen1 排針皆可支援
兩個連接埠。
SA TA3_ 3
SA TA3_ 2
SA TA3_ 1
SA TA3_ 0
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
