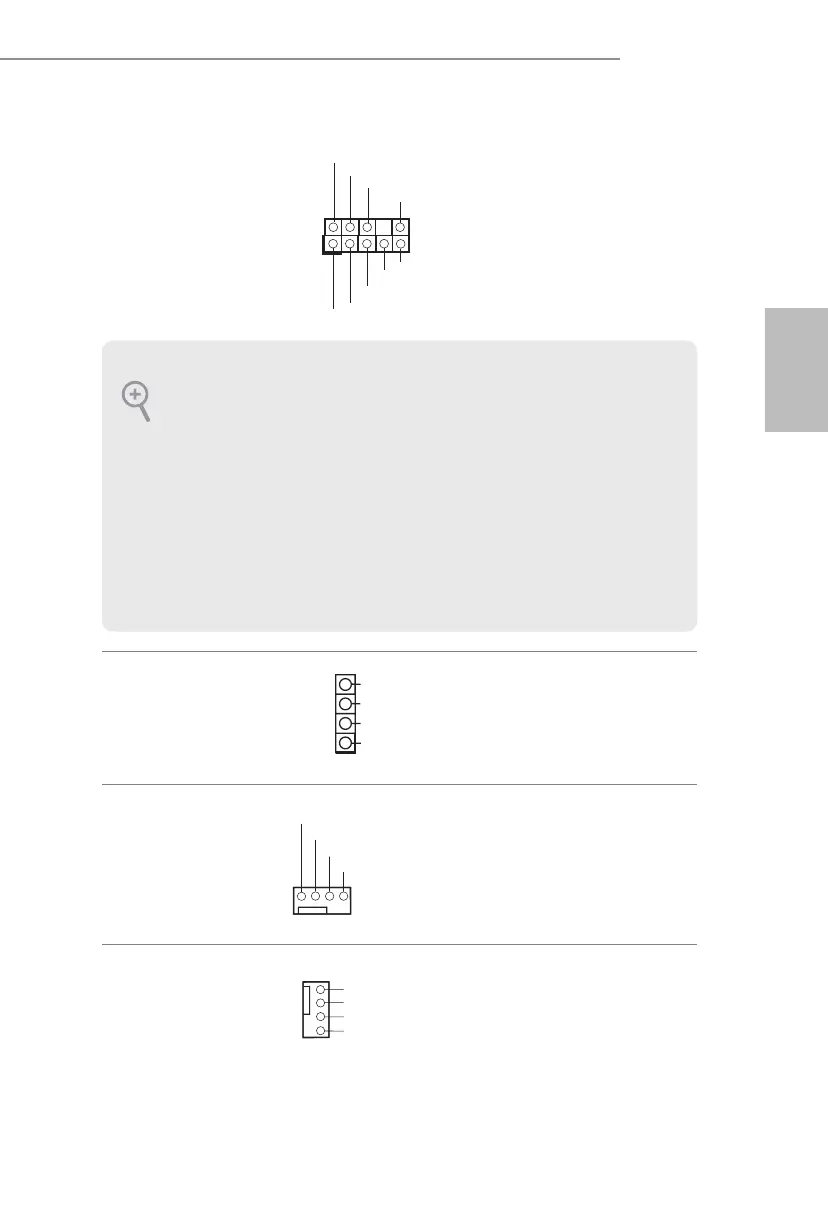

前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，
編號 17）
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
本排針適用於連接音訊裝置
至前面板音訊。
機殼喇叭排針
(4-pin SPEAKER1)
（請參閱第 1 頁，
編號 16）
DUMMY
SPEAKER
1
DUMMY
+5V
請將機殼喇叭連接至此排
針。
機殼風扇 / 水冷幫浦風
扇接頭
(4-pin CHA_FAN1/WP)
（請參閱第 1 頁，
編號 2）
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
請將風扇纜線連接至風扇接
頭，並比對黑線及接地針腳。
機殼風扇接頭
(4-pin CHA_FAN2)
（請參閱第 1 頁，
編號 13）
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
請將風扇纜線連接至風扇接
頭，並比對黑線及接地針腳。
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面板上連
接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音
量」。
