ASROCK B365M-ITX/ac User Manual

47
B365M-ITX/ac
Français

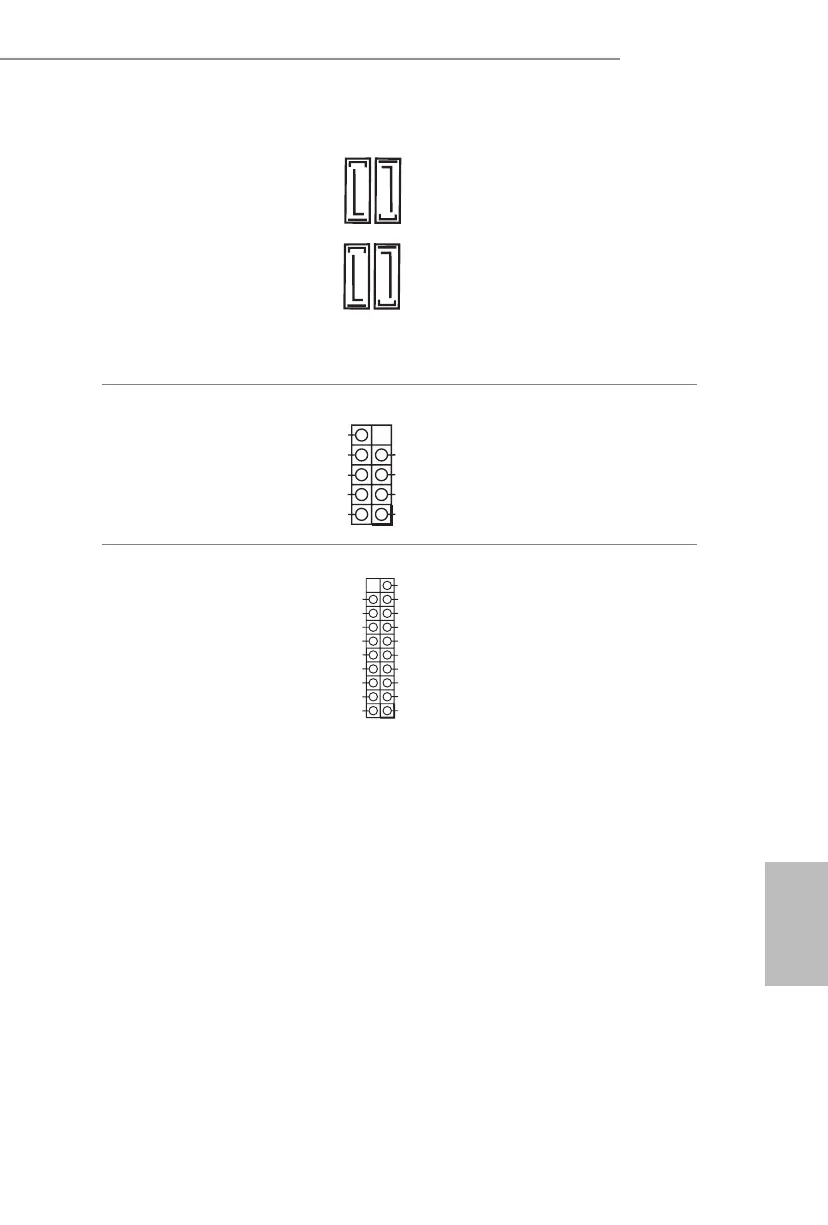

Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 8)
(SATA3_1:
voir p.1, No. 7)
(SATA3_2:
voir p.1, No. 10)
(SATA3_3:
voir p.1, No. 9)
Ces quatre connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
Embase USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 12)
Cette carte mère comprend
un connecteur USB2.0. Cette
embase USB 2.0 peut prendre
en charge deux ports.
Embase USB 3.1 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 6)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Cette carte mère comprend
un connecteur. Cette embase
USB 3.1 Gen1 peut prendre en
charge deux ports.
SA TA3_ 3
SA TA3_ 2
SA TA3_ 1
SA TA3_ 0
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
