48
Français

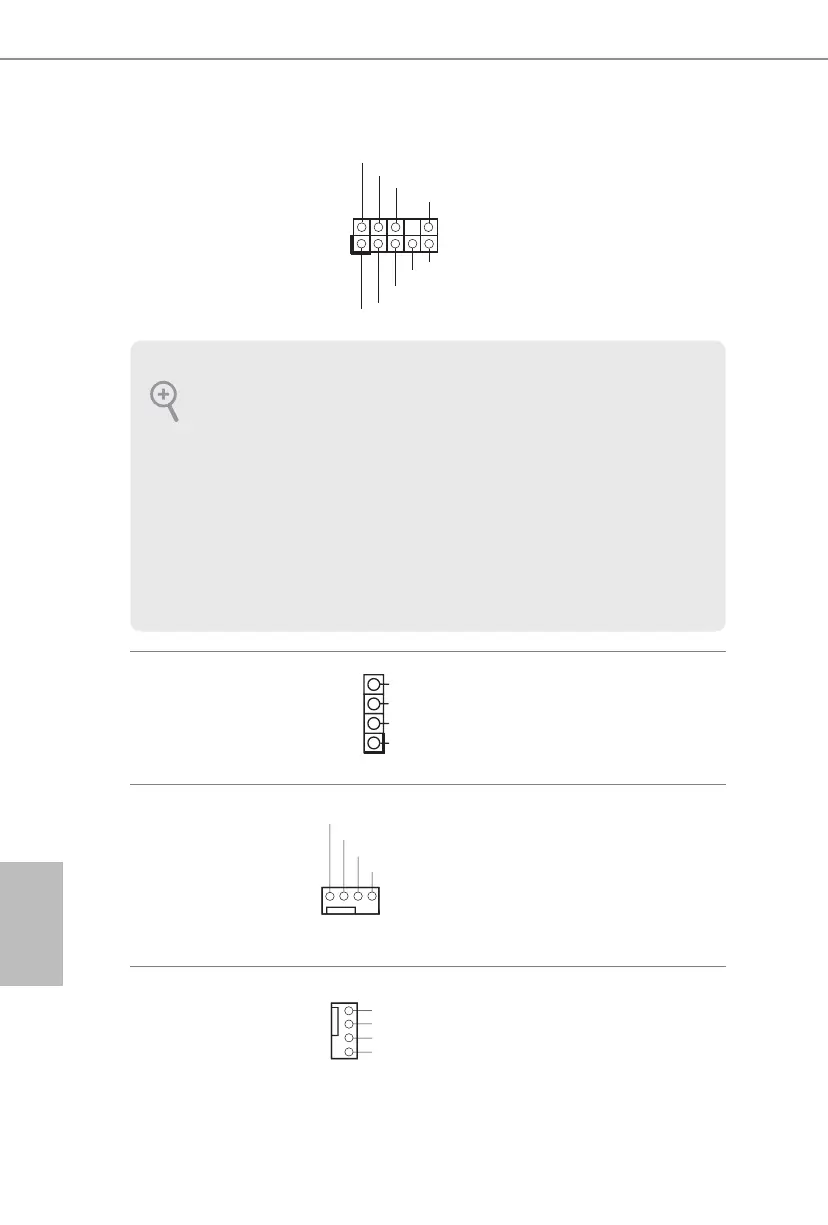

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 17)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Cette embase sert au
branchement des appareils
audio au panneau audio frontal.
Embase du haut-parleur
du châssis
(SPEAKER1 à 4 broches)
(voir p.1, No. 16)
DUMMY
SPEAKER
1
DUMMY
+5V
Veuillez brancher le haut-
parleur du châssis sur cette
embase.
Connecteur ventilateur
châssis / ventilateur pompe
à eau
(CHA_FAN1/WP à 4
broches)
(voir p.1, No. 2)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Veuillez brancher les câbles du
ventilateur sur les connecteurs
du ventilateur, puis reliez le l
noir à la broche de mise à terre.
Connecteur du ventilateur
du châssis
(CHA_FAN2 à 4 broches)
(voir p.1, No. 13)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Veuillez brancher les câbles du
ventilateur sur les connecteurs
du ventilateur, puis reliez le l
noir à la broche de mise à terre.
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che), mais
le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement.
Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour
installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de
les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek
et réglez le paramètre «Volume d’enregistrement».
