ASROCK B365M-ITX/ac User Manual

49
B365M-ITX/ac
Français

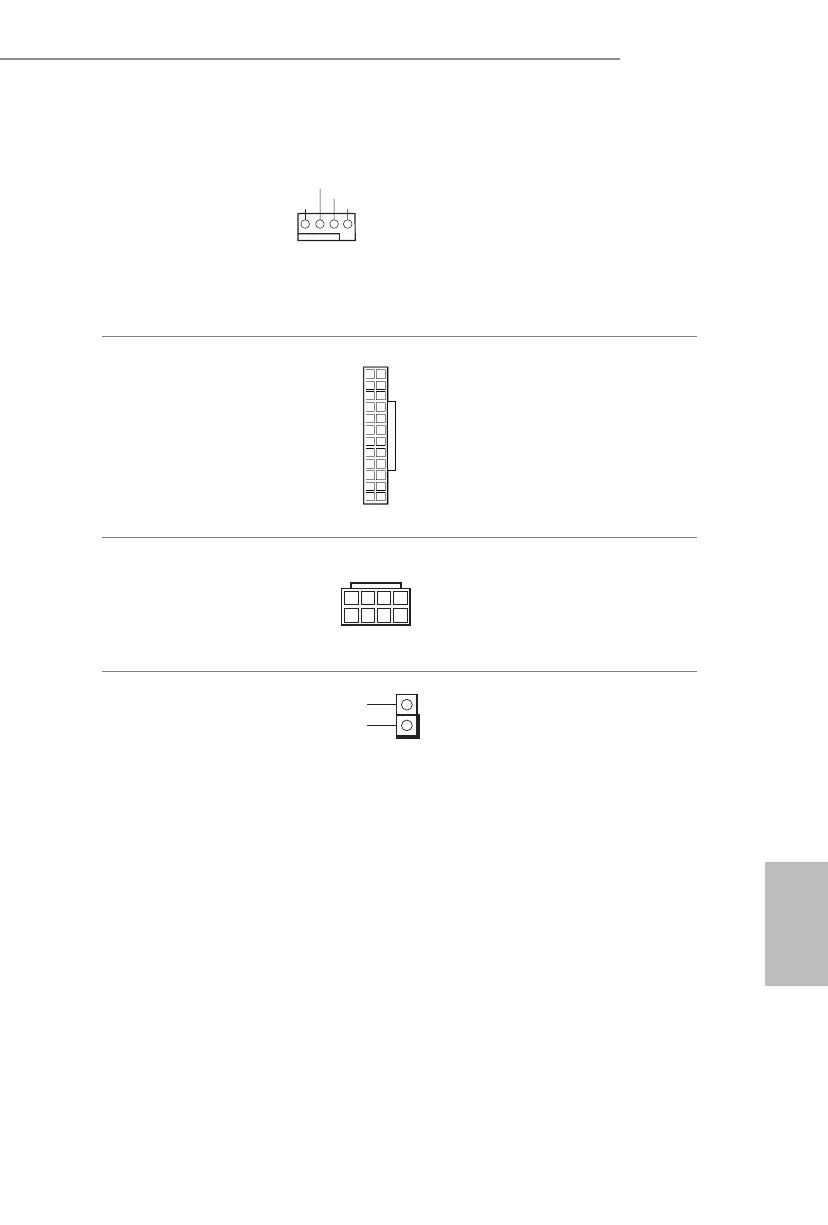

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 3)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 5)
12
1
24
13
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 4 broches)
(voir p.1, No. 1)
5
1
8
4
Veuillez connecter une source
d'alimentation ATX 12 V à ce
connecteur.
Embase d’intrusion châssis
(CI1 à 2 broches)
(voir p.1, No. 15)
1
Signal
GND
Cette carte mère prend en
charge la fonction de détection
CHASSIS OUVERT qui alerte
l’utilisateur en cas de retrait
du boîtier du châssis. Cette
fonction requiert un châssis
à conception intégrant la
détection d’intrusion.
