76
Русский

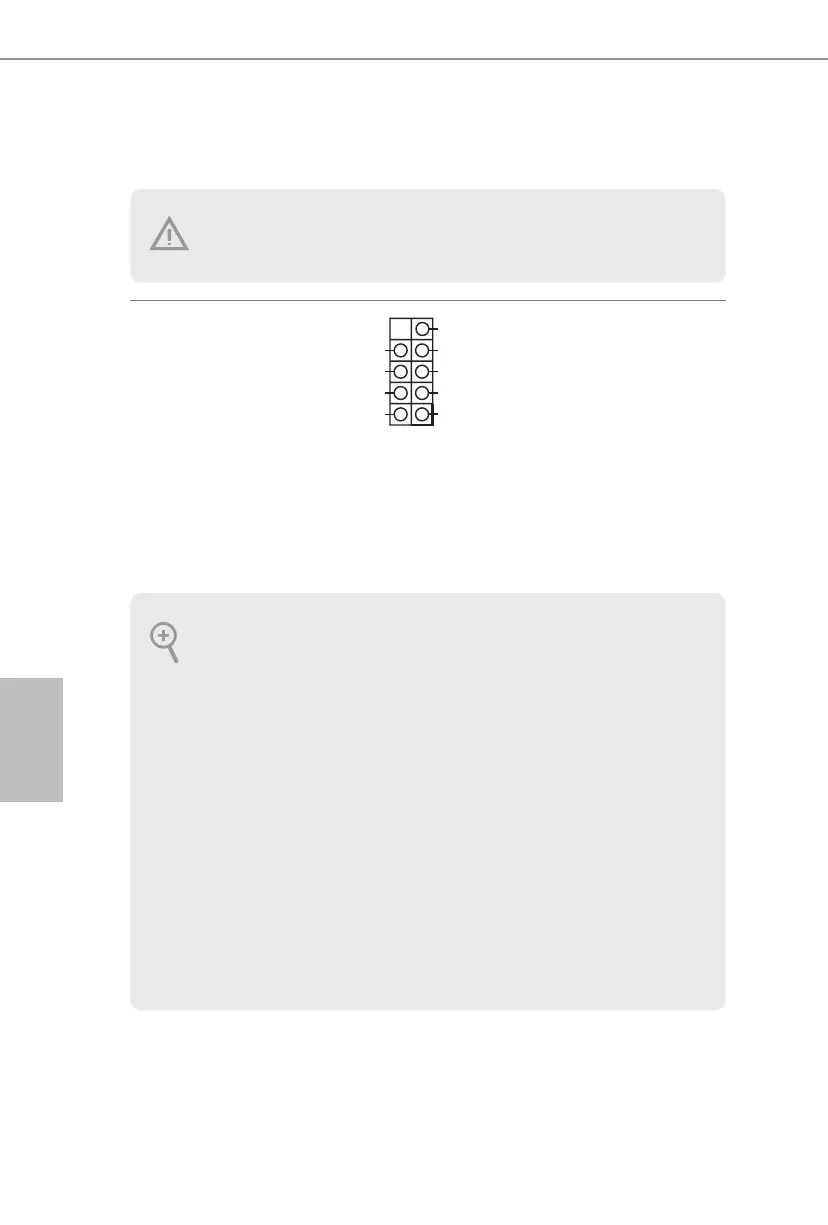

1.4 Колодки и разъемы, расположенные на системной
плате
Колодка системной
панели
(9-контактная, PANEL1)
(см. стр.1,№ 11)
GND RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
Подключите расположенные
на корпусе выключатель
питания, кнопку
перезагрузки и индикатор
состояния системы к этой
колодке в соответствии с
распределением контактов,
приведенным ниже. Перед
подключением кабелей
определите положительный
и отрицательный контакты.
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить
порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса.
Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и
нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находится в
режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4
или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на передней
панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или
запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель
включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания,
светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней
панели к этой колодке правильно подключайте провода к контактам.
Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ
устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-
колпачков на эти колодки и разъемы может вызвать неустранимое повреждение
системной платы.
