ASROCK B365M-ITX/ac User Manual

77
B365M-ITX/ac
Русский

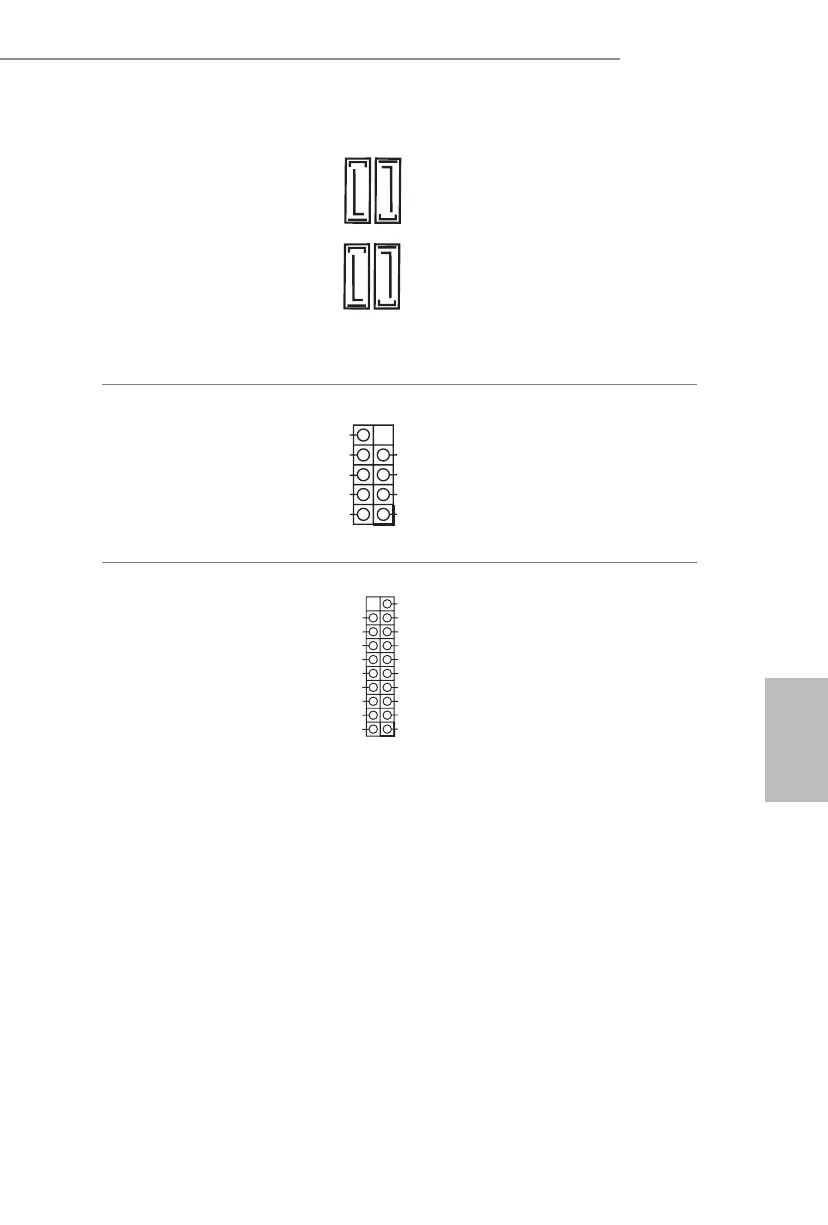

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 8)
(SATA3_1:
см. стр. 1, № 7)
(SATA3_2:
см. стр. 1, № 10)
(SATA3_3:
см. стр. 1, № 9)
Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до 6,0
Гбит/с.
Колодка USB 2.0
(9-контактная, USB_1_2)
(см. стр. 1, № 12)
На системной плате
предусмотрена одна колодка
USB2.0. Эта колодка USB 2.0
может поддерживать два
порта.
Колодки USB 3.1 Gen1
(19-контактная,
USB3_5_6)
(см. стр. 1, № 6)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
На материнской плате
имеется одна колодка.
Эта колодка USB 3.1 Gen1
поддерживает два порта.
SA TA3_ 3
SA TA3_ 2
SA TA3_ 1
SA TA3_ 0
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
