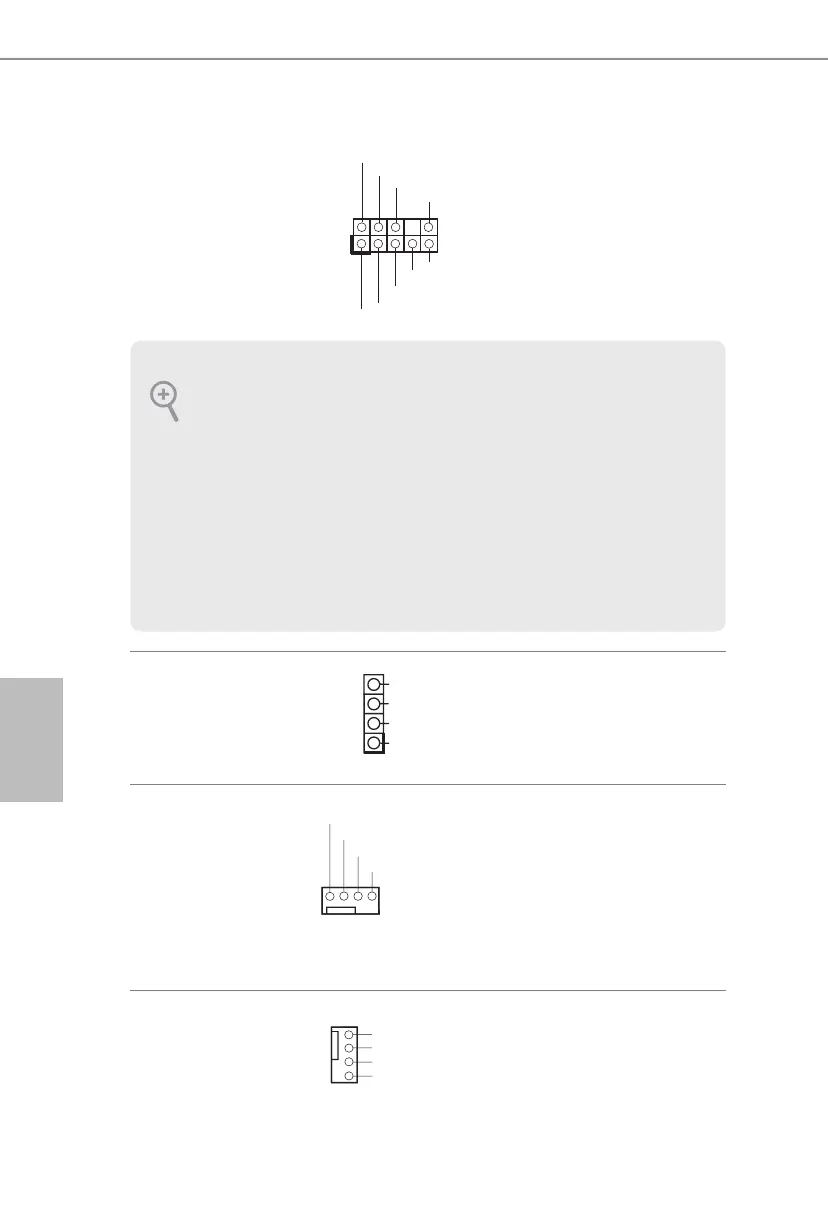

Аудиоколодка передней
панели
(9-контактов,
HD_AUDIO1)
(см. стр. 1, № 17)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
Колодка динамика
корпуса
(4-контакта, SPEAKER1)
(см. стр.1, № 16)
DUMMY
SPEAKER
1
DUMMY
+5V
Предназначена для
подключения динамика
корпуса.
Разъем для корпусного
вентилятора и
вентилятора водяной
помпы.
(4-контактный
CHA_FAN1/WP)
(см. стр.1, № 2)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
Разъем вентилятора
корпуса
(4 контактов,
CHA_FAN2)
(см. стр.1, № 13)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и
руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели,
как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
