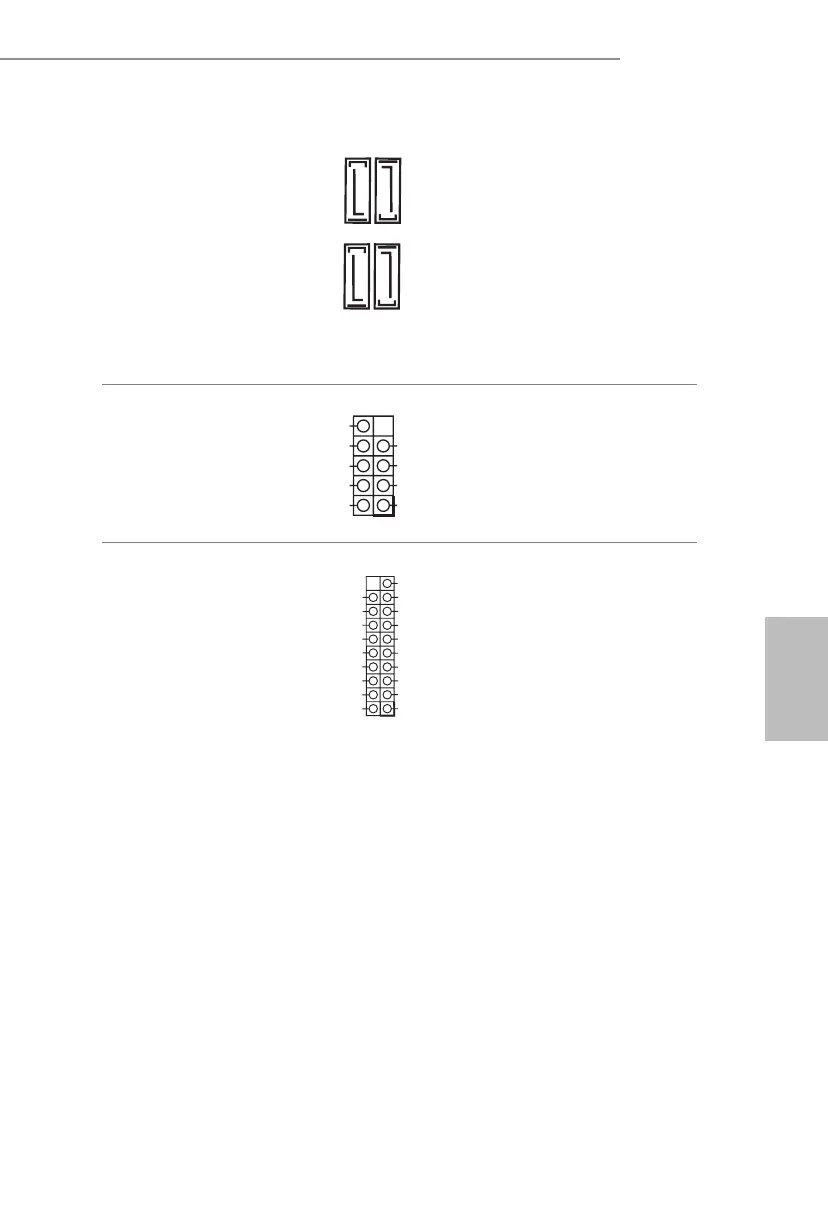

Conectores série ATA3
(SATA3_0:
ver p.1, N.º 8)
(SATA3_1:
ver p.1, N.º 7)
(SATA3_2:
ver p.1, N.º 10)
(SATA3_3:
ver p.1, N.º 9)
Estes quatro conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
Suporte USB 2.0
(USB_1_2 de 9 pinos)
(ver p.1, N.º 12)
Há um cabeçote USB2.0 nesta
placa-mãe. Cada suporte USB
2.0 pode ter duas portas.
Plataforma USB 3.1 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 6)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Há um cabeçote nesta placa-
mãe. Este suporte USB 3.1
Gen1 pode suportar duas
portas.
SA TA3_ 3
SA TA3_ 2
SA TA3_ 1
SA TA3_ 0
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
