88
Português

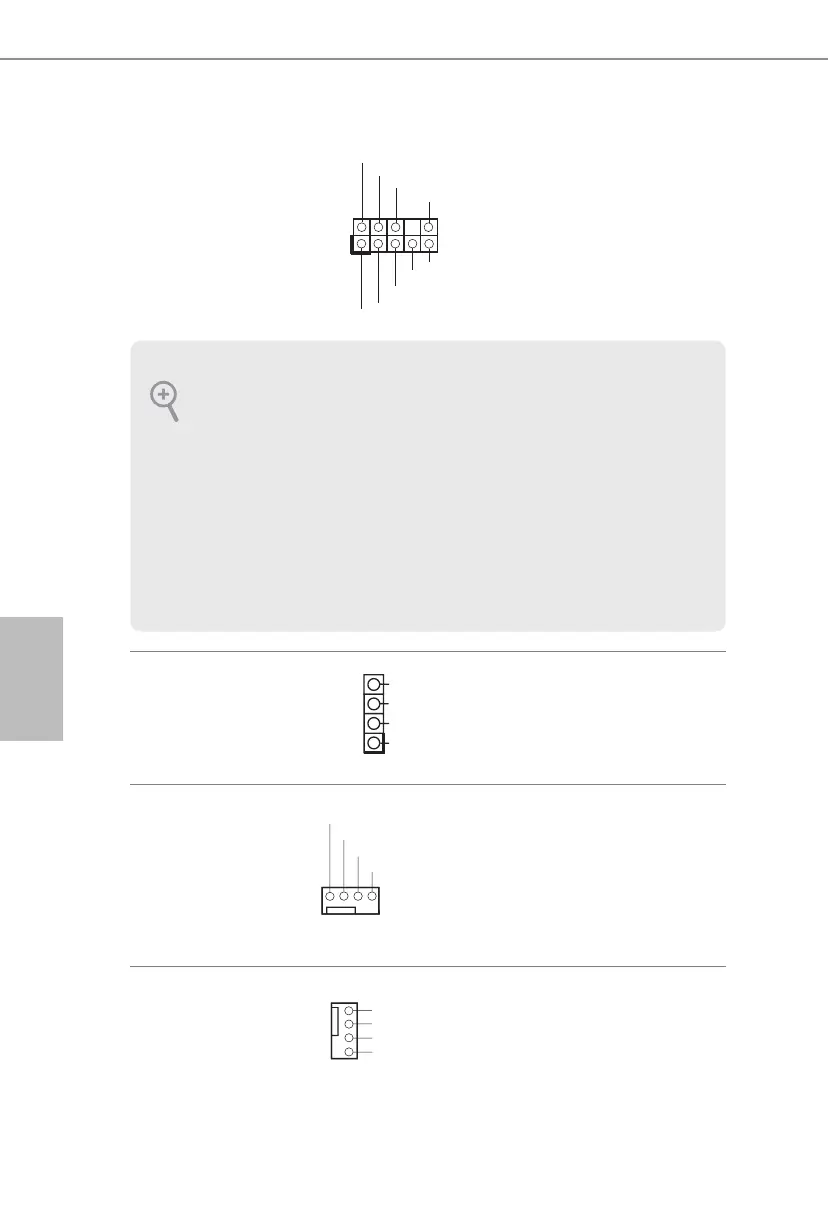

Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 17)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de áudio
frontal.
Suporte do alto-falante do
chassi
(SPEAKER1 de 4 pinos)
(ver p.1, N.º 16)
DUMMY
SPEAKER
1
DUMMY
+5V
Por favor, conecte o alto-falante
do chassi a este suporte.
Conector de Ventoinha
de Chassi / Ventilador de
Água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 2)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Por favor, conecte os cabos do
ventilador aos conectores do
ventilador e corresponda o o
preto no pino terra.
Conector do ventilador do
chassi
(CHA_FAN2 de 4 pinos)
(ver p.1, N.º 13)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Por favor, conecte os cabos do
ventilador aos conectores do
ventilador e corresponda o o
preto no pino terra.
1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no
manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de acordo
com os passos abaixo:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los
ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e
ajuste o “Volume de gravação”.
