89
B365M-ITX/ac
Português

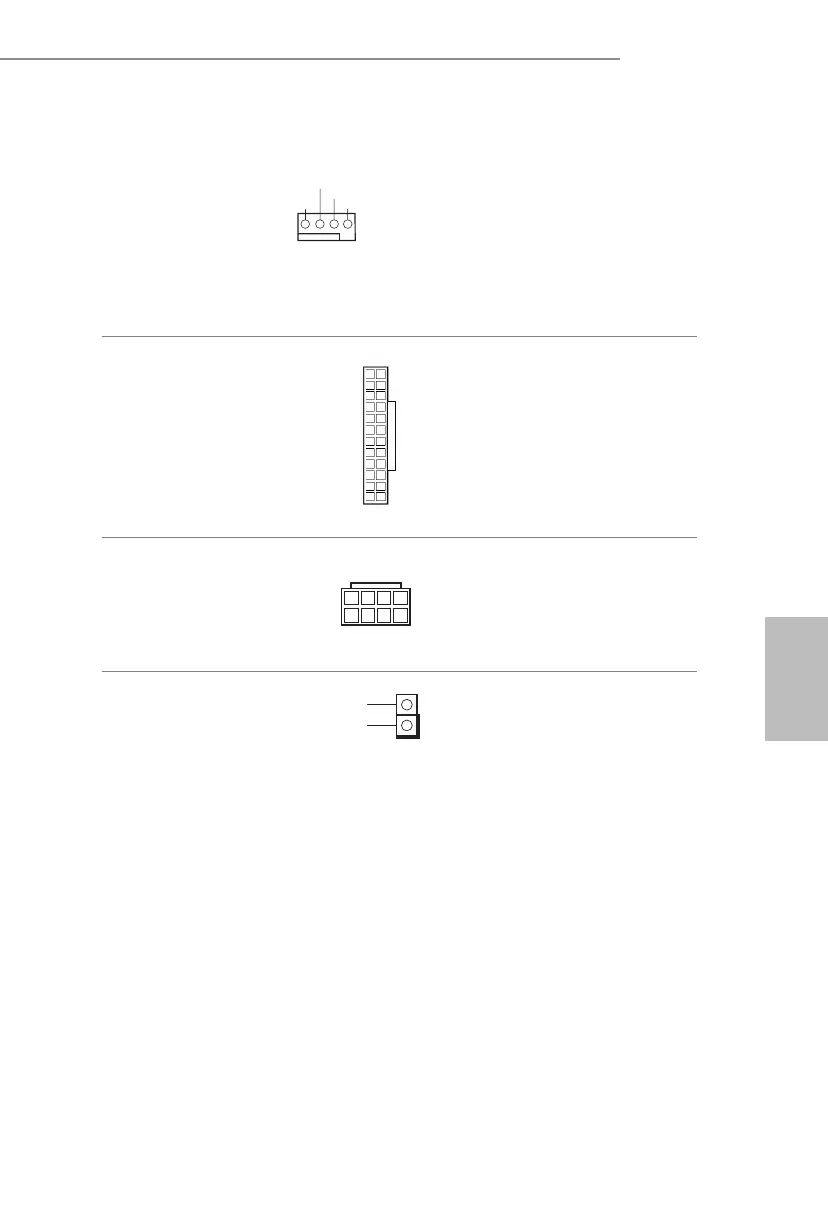

Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 3)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Esta placa mãe inclui um
conector de ventilador da
CPU (Ventilador silencioso)
de 4 pinos. Se você pretende
conectar um ventilador da CPU
de 3 pinos, por favor, conecte-o
ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 5)
1
13
Esta placa-mãe inclui um
conector de alimentação ATX
de 24 pinos.
Conector de alimentação
de 12V ATX
(ATX12V1 de 4 pinos)
(ver p.1, N.º 1)
5
1
8
4
Por favor, ligue este conector a
uma alimentação de força ATX
12V.
Suporte de intrusão do
chassi
(CI1 de 2 pinos)
(ver p.1, N.º 15)
1
Signal
GND
Esta placa-mãe suporta
a função de detecção de
ABERTURA da CAIXA que
detecta se a tampa do chassi foi
removida. Esta função requer
um chassi com design de
detecção de intrusão.
