ASROCK B550 PRO4 - Page 70

68
Français
Français
(CHA_FAN2/WP à
4 broches)
(voir p.1, No. 24)
(CHA_FAN3/WP à
4 broches)
(voir p.1, No. 25)
(CHA_FAN4/WP à
4 broches)
(voir p.1, No. 19)
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4

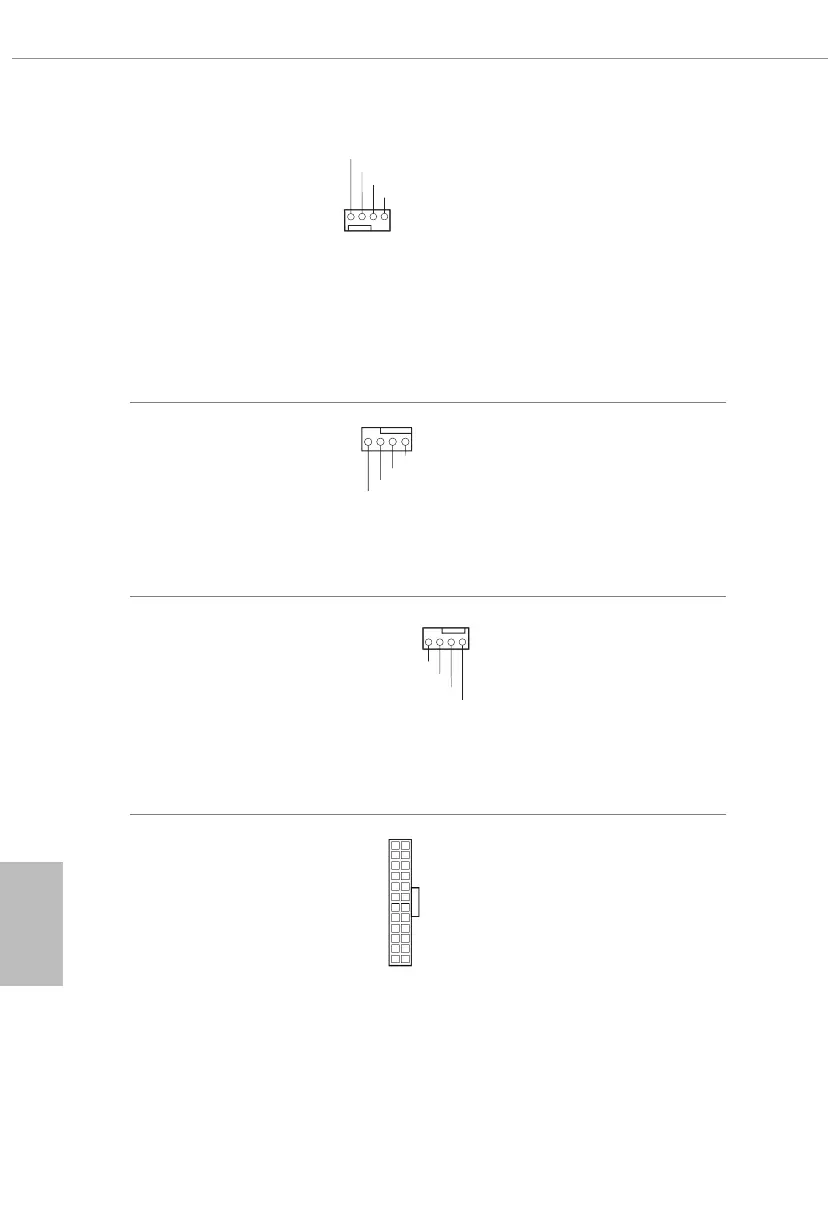

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à 4 broches.
Si vous envisagez de connecter
un ventilateur de processeur à 3
broches, veuillez le brancher sur la
broche 1-3.
Connecteur pour
ventilateur de pompe à eau
du processeur
(CPU_FAN2/WP à
4 broches)
(voir p.1, No. 3)
GN
D
+12V
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
4 3 2 1
Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour processeur
à 3 broches, veuillez le brancher
sur la Broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 8)
12
1
24
13
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez eectuer les branchements
sur la Broche 1 et la Broche 13.
