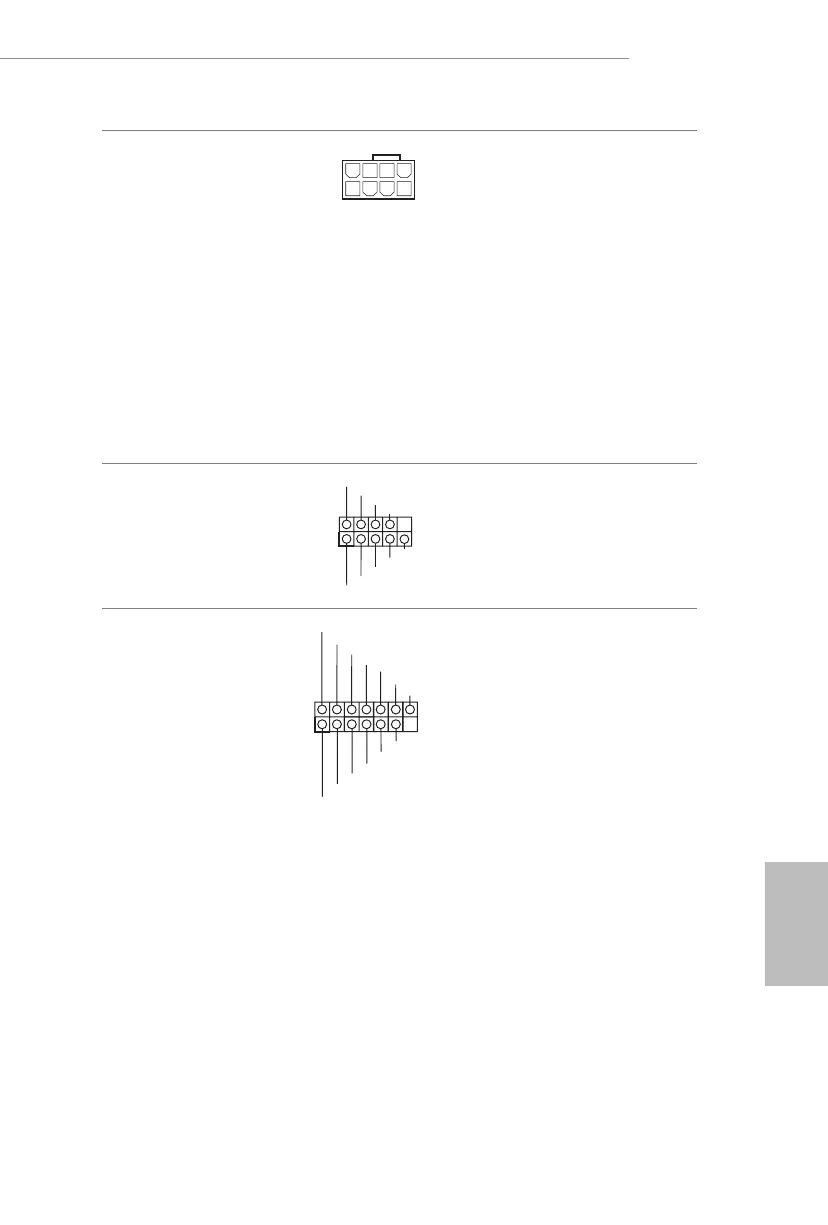

Connecteur d’alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
4
1
8 5
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser une
alimentation ATX à 4 broches,
veuillez eectuer les branchements
sur la Broche 1 et la Broche 5.
*Avertissement : Veuillez vérier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 27)
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
Cette embase COM1 prend en
charge un module de port série.
Embase SPI TPM
(SPI_TPM_J1 à 13 broches)
(voir p.1, No. 21)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ
Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certicats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également de
renforcer la sécurité du réseau, de
protéger les identités numériques
et de préserver l’intégrité de la
plateforme.
