128
日本語

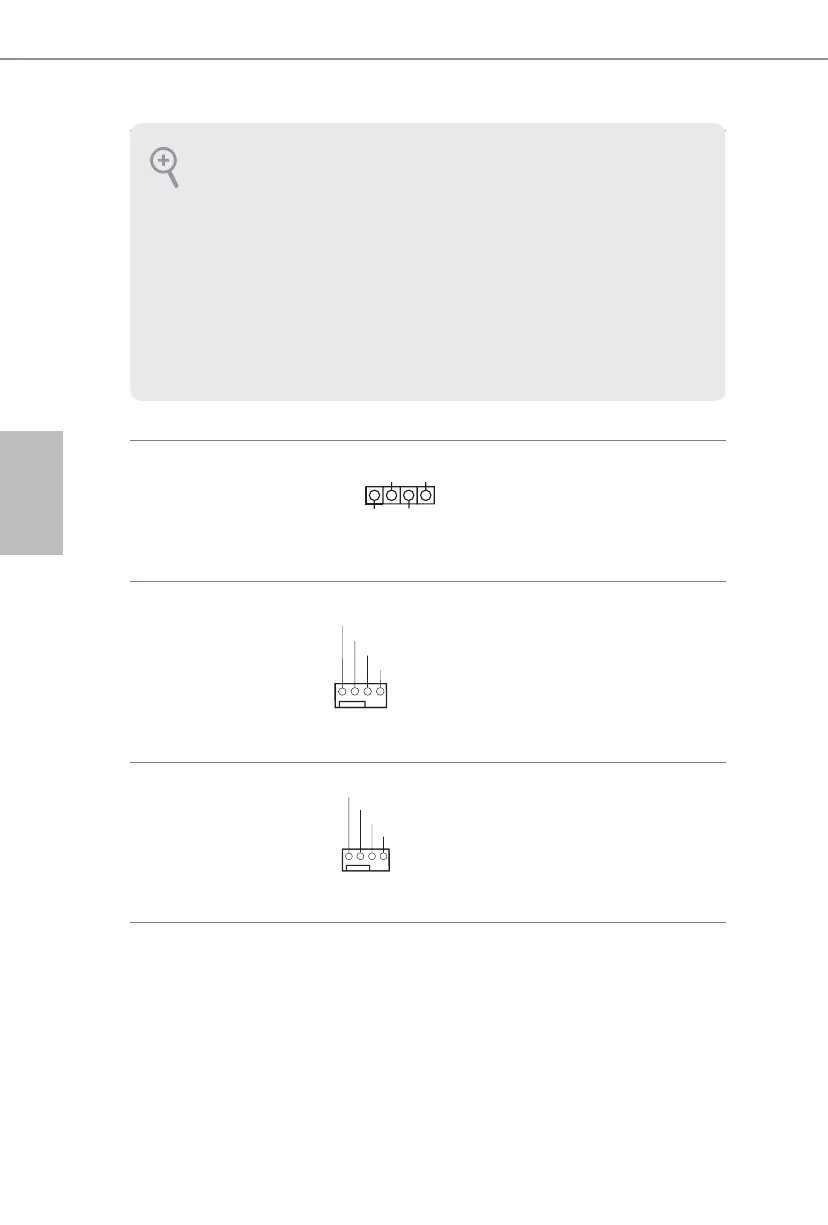

シャーシスピーカーヘッ
ダー
（4 ピン SPEAKER1）
（p.1、No. 16 参照）
シャーシスピーカーはこの
ヘッダーに接続してください。
シャーシ / ウォーターポ
ンプファンコネクタ
（4 ピン CHA_FAN1/WP）
（p.1、No. 3 参照）
このマザーボードは、4 ピン
水冷
シャーシ
ファンコネクタ
を搭載します。 3ピンのシャー
シ水冷却ファンを接続する
場合には、ピン 1-3 に接続し
てください。
シャーシファンコネクタ
ー
（4 ピン CHA_FAN2）
（p.1、No. 17 参照）
ファンケーブルはファンコネ
クターに接続し、黒線とアー
スピンを合わせてください。
1 2 3 4
CHA_FAN_SPEED
F AN_SPEED_CONTROL
FAN_VOLTAGE
1
+5V
DUMMY
DUMMY
SPEAKER
4 3 2 1
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしてい
ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETと OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ
ブで、「録音音量」を調整してください。
