Fatal1ty AB350 Gaming-ITX/ac Series
49
Français

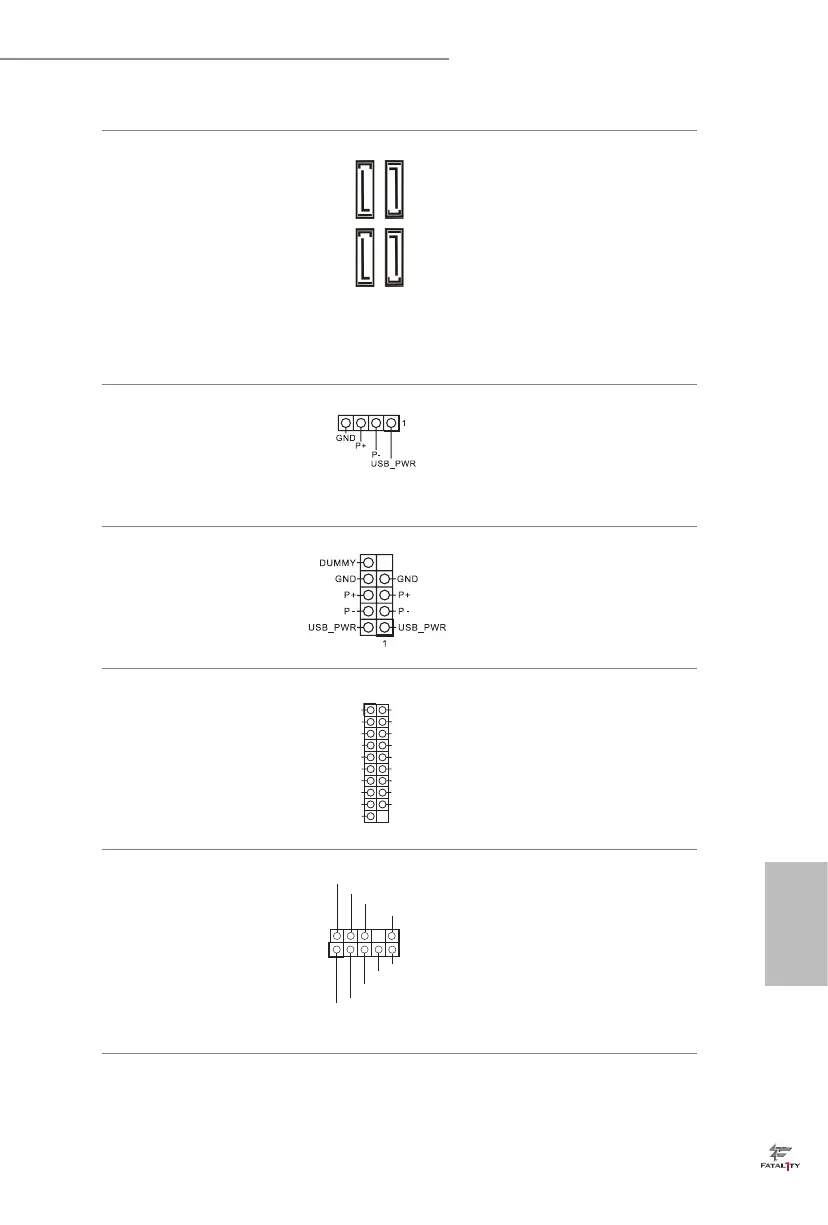

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 11)
(SATA3_2:
voir p.1, No. 10)
(SATA3_3:
voir p.1, No. 12)
(SATA3_4:
voir p.1, No. 13)
Ces quatre connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
Embase USB de ventilateur LED
AMD
(USB_5 à 4 broches)
(voir p.1, No.2)
Cette embase sert à connecter
le connecteur USB sur le
dissipateur thermique AMD
SR3.
Embase USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 8)
Cette carte mère comprend un
connecteur. Chaque embase
USB 2.0 peut prendre en
charge deux ports.
Embase USB 3.0
(USB3_3_4 à 19 broches)
(voir p.1, No. 9)
Cette carte mère comprend un
connecteur. Chaque embase
USB 3.0 peut prendre en
charge deux ports.
Embase audio du panneau
frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 18)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
SATA3_2
SATA3_1
SATA3_4
SATA3_3
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX+
GND
IntA_ PB_S STX-
IntA_ PB_S SRX+
IntA_ PB_S SRX-
Vbus
Vbus
IntA_ PA_S SRX-
IntA_ PA_S SRX+
GND
IntA_ PA_S STX-
IntA_ PA_S STX+
GND
IntA_ PA_D -
IntA_ PA_D +
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GN D
O UT2_R
M IC2_R
M IC2_L
OUT_RET
